原理
電子皮帶秤主要由(稱重傳感器、測速傳感器、電腦積算器)等組成；積算器接收來自稱重傳感器毫伏信號及來自測速傳感器的脈沖信號，對這兩種信號進行處理和積分運算，得出物料（流量和累計量）并顯示在面板上。
適用性
·皮帶帶寬： 500 －2200㎜；
·穩重能力: 6000t/h；
·皮帶機傾角：0 － 18°的范圍；
·皮帶機速度：0.1 －4m/s
·皮帶機進出料口中心距：≥1.2 m 。
·普通膠帶輸送機及氣墊式皮帶輸送機
稱重傳感器
ICS系列電子皮帶秤所采用的稱重傳感器為應變片式拉式傳感器或壓式,主要指標如下:
·激勵電壓： 10VDC±5%
·靈敏度輸出： 2－3mV/V
·非線性重復性滯后性： ＜ 額定輸出的0.03%
· 輸入阻抗： 350Ω±20;
· 輸出阻抗： 350Ω±5;
· 適應溫度： －18℃～50℃
· 短期過載能力： 為傳感器容量的150%
測速傳感器
測速傳感器直接連在大直徑測速滾筒上,消除了皮帶可能打滑造成的計量誤差,可靠地接觸皮帶,以真實地反映皮帶的線速度.測速傳感器向稱重儀表發出系列脈沖信號,每個脈沖代表皮帶行程的一個單位,脈沖頻率和皮帶速度成正比.
頻率范圍：0～1.2KHz

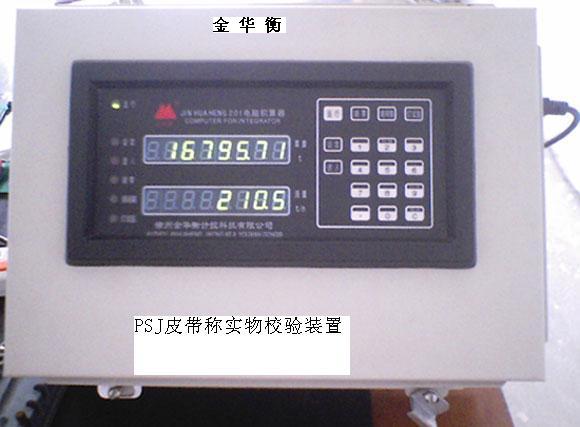

201型稱重儀表
· 儀表上屏顯示累計量,下屏顯示瞬時流量；
· 所有數據、指令均用按鍵簡單輸入、操作簡捷方便；
· 具有自動診斷故障、停電保持?jǐn)?shù)據等功能，
· 可選電流輸出板，正比于流量的0～20mA或4～20mA；
· 可選通訊板，方式為RS－485C標準接口，
· 遠程計數采用有源或無源觸點方式
· 有現場壁掛式和面板嵌入式；
2000型稱重儀表
· 菜單式操作方式，皮帶秤所有數據均顯示在高亮度的四行真空熒屏上
· 具有多層次口令保護，以方便不同的用戶；提供線補償，使皮帶秤額定載荷25%～100%時精度相同；
· 能保持原有數據，以備人為失誤時查詢；
· 可選模似輸出，用于料流、重量或速度顯示；
· 可選模擬輸出延時，以便實際控制使用；
· 可選模擬輸入輸出板（一路或兩路電壓、電流輸入輸出），以便控制或作補償使用；
· 可選RS－232 RS－485通訊板，
· 如與角度補償器相連，可在輸送機傾角改變而影響零點值時，自動修正其間隔值，從而起到角度補償?shù)淖饔茫?

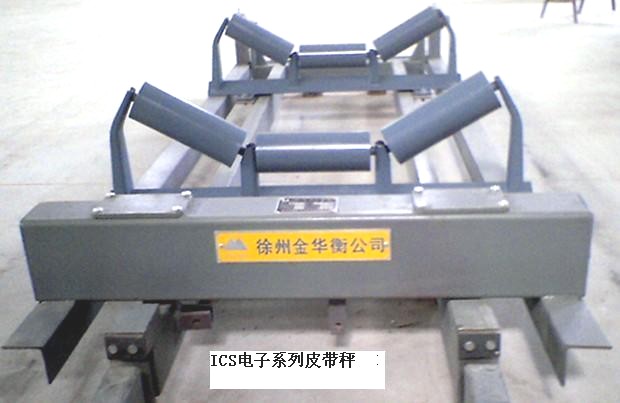

ICS－14型秤架
· 該秤架主要用于需要進行貿易結算且輸送機傾角較小的場合；
· 秤架上放置四組托輥，為全懸浮式結構，無耳軸支點和可移動件，四只稱重傳感器位于兩個橫梁承力；
ICS－17A型秤架
· 該秤架主要用于皮帶輸送機系統中；
· 秤架上放置四組托輥，采用兩只拉式傳感器位于中部橫梁內并與杠桿相連接，外側端部支承采用無磨擦耳軸為支點。
ICS－17B－2
· 該秤架主要安裝在主皮帶輸送機或進出料口中心距較長的給料機上；
· 其結構為ICS－17A型的一半，即秤架上放置兩組托輥，采用二只拉式傳感器及一對耳軸
ICS－17B－1
· 該秤架主要安裝在進出口中心距較短的給料機上；
· 與ICS－17－2型基本相同，區別在于秤上只放一組托輥，秤體較短；
ICS－20A
· 該秤架主要安裝在皮帶輸送機或進出料口中心距較長的給料機上；
· 秤架上放兩組托輥，采用一只稱重傳感器位于中部橫梁內并于杠桿相連接，外側端部支承采用無磨擦耳軸為支點。
ICS－20B
· 該秤主要安裝在進出料口中心距較短的給料機上；
· 其結構為ICS－20 A型的一半，即秤架上放置一組托輥，采用一只稱重傳感器及一對耳軸
ICS－30型秤架
· 該秤架為全懸浮式結構，無耳軸支點，采用了二只壓式傳感器，可有效解決偏載的問題；
· 其主要安裝在進出料口中心距短的給料機上，此外，也可安裝在傾角隨時變化的皮帶輸送機上，如堆取料機上。
