鋼絲繩索具

品牌：常州港華
最小起訂：1
有效期至：長期有效
更新時間：2010-11-17 10:37
立即詢價

加入收藏

普通商家

常州港華起重工具有限公司
經營模式：配件制造商
地區：中國江蘇省金壇市
電話：400-019-0081
進入店鋪

聯系方式
分享到：

企業推薦產品

更多>

產品詳情

產品參數

產品圖片

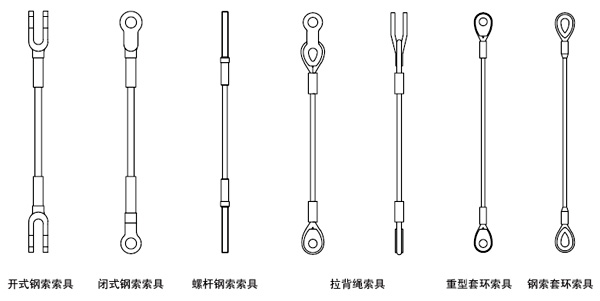

鋼絲繩索具選用圖

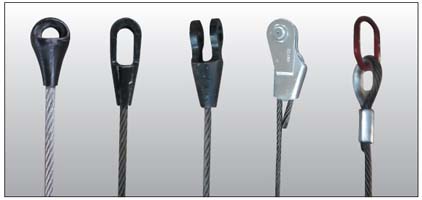

★各種鋼絲繩索具

★鋼絲繩鋁合金壓制索具

鋼絲繩索具制作采用鋁合金壓制技術，可較大的減輕工人的勞動強度，提高生產效率，并可節省鋼絲繩耗料10%以上。

采用該項技術可使鋼絲繩索具的強度由手編和繩夾的70%提高到95%鋼絲繩破斷總和。

鋼絲繩鋁合金壓制接頭加工技術參數一覽表（單位：mm）

接頭號	鋼絲繩直徑d	鋼絲總斷面積mm²		自由環檔長度L_b		壓制接頭直徑D
接頭號	鋼絲繩直徑d	min	max	min	max	壓制接頭直徑D
6	6.2	14.2	15.1	100	150	13
8	7.7	21.9	23.3	100	150	16
10	9.3	31.9	34.0	120	200	20
11	11.0	44.8	47.2	120	200	22
13	12.0	57.2	61.4	150	250	25
14	13.0	72.4	77.0	150	250	28
16	15.0	88.7	94.4	200	300	30
18	17.5	113.1	120.3	200	350	36
20	19.5	147.7	157.1	250	400	40
22	21.5	170.6	181.2	250	400	44
24	24.0	212.6	226.2	350	500	48
26	26.0	249.5	265.5	400	600	52
28	28.0	289.4	307.9	500	600	56
30	30.0	341.6	370.0	500	700	60
32	32.5	389.9	414.8	600	800	65
34	34.5	446.1	470.0	600	900	68
36	36.5	491.8	523.2	600	900	72
40	39.0	590.6	628.3	700	1000	80
44	43.0	682.5	726.1	700	1000	88
48	47.5	832.9	886.0	800	1200	96
52	52.0	998.2	1061.9	800	1200	104
56	56.0	1157.6	1231.5	1000	1500	112
60	60.5	1351.1	1437.4	1000	1500	120

說明：

1、鋁合金壓制接頭索具使用強度1700N/mm²以下鋼絲繩。
2、索具長度L、鋼絲繩規格d、鋼絲繩結構由用戶確定、自由環檔長度Lb僅供參考，我方可根據用戶要求制作。
3、加入索具套環、重型套環可延長鋼絲繩索具的使用壽命，使得配置更加合理。
4、安全系數根據工況確定，一般為4～6，使用環境溫度-40℃～150℃.
5、當接頭嚴重擠傷、裂紋、變形、腐蝕、直徑縮小到d的95%時應停止使用。

★常用鋼絲繩選用表一

6X37+FC、6X37+IWR			6X19+FC、6X19+IWR			6X19W+FC、6X19W+IWR
直徑d	破斷負荷KN	Kg/100M	直徑d	破斷負荷KN	Kg/100M	直徑d	破斷負荷KN	Kg/100M
8.7	47.30	26.21	6.2	24.30	13.53	8.0	44.00	24.31
11.0	74.00	40.96	7.7	38.00	21.14	9.2	59.70	32.70
13.0	106.50	58.98	9.3	54.70	30.45	11.0	80.10	43.87
15.0	145.00	80.27	11.0	74.50	41.44	12.0	100.00	54.93
17.5	189.50	104.8	12.5	97.30	54.12	13.5	126.00	69.16
19.5	239.50	132.7	14.0	123.00	68.50	14.5	151.50	82.90
21.5	296.00	163.8	15.5	152.00	84.57	16.0	183.00	100.20
24.0	358.00	198.2	17.0	184.00	102.3	17.5	217.50	119.20
26.0	426.50	235.9	18.5	219.00	121.8	19.0	250.00	137.00
28.0	500.50	276.8	20.0	257.00	142.9	20.0	278.00	152.30
30.0	580.50	321.1	21.5	298.00	165.8	21.5	320.50	175.50
32.5	666.50	368.6	23.0	342.00	190.3	22.5	360.00	197.00
34.5	758.00	419.4	24.5	389.00	216.5	24.0	408.00	223.20
36.5	856.00	473.4	26.0	439.50	244.4	25.5	452.00	247.40
39.0	959.50	530.8	28.0	492.50	274.0	27.0	505.50	276.70
43.0	1185.00	655.3	31.0	608.50	338.3	30.0	613.50	335.90
47.5	1430.00	792.9	34.0	736.00	409.3	32.5	732.50	400.80
52.0	1705.00	943.6	37.0	876.00	487.1	35.0	852.50	466.40
56.0	2000.00	1107.4	40.0	1025.00	571.7	38.0	1000.00	547.90
60.5	2320.00	1284.3	43.0	1190.00	663.0	40.0	1110.00	609.20
65.0	2665.00	1474.3	46.0	1365.00	761.1

說明：
1、表中所列鋼絲繩強度按1670N/mm²，常用鋼絲繩強度有1570、1670、1770、1870、1960N/mm²，安全系數一般取6，靜態張拉的鋼絲繩安全系數可取3～4.
2、表中所列破斷負荷為纖維芯FC鋼絲破斷拉力總和，金屬芯IWR鋼絲破斷拉力總和≈纖維芯的1.08倍，鋼絲破斷拉力總和=鋼絲繩最小破斷拉力X1.283（金屬芯IWR）
3、表中所列Kg/100M值為纖維芯FC鋼絲繩理論重量，實際纖維芯FC鋼絲繩重量為該值的1.05，實際金屬芯IWR鋼絲繩重量為該值的1.155.

★常用鋼絲繩選用表二

18×7+FC、18×7+IWR			18×19+FC、18×19+IWR			6T(25)+FC、6T(25)+IWR 6T(29)+FC、6T(29)+IWR
直徑d	破斷負荷KN	Kg/100M	直徑d	破斷負荷KN	Kg/100M	直徑d	破斷負荷KN	Kg/100M
6.0	26.9	14.80	8	35.0	25.00	14.0	134.00	72.97
7.5	42.0	23.12	9	44.3	31.60	15.5	165.00	89.99
9.0	60.5	33.30	10	54.7	39.00	17.0	199.50	108.80
10.5	82.3	45.32	12	78.8	56.20	18.5	238.50	130.00
12.0	107.5	59.19	14	107.0	76.40	20.0	280.00	152.40
13.5	136.0	74.91	16	140.0	99.80	21.5	322.50	175.70
15.0	168.0	92.48	18	177.0	126.00	23.0	370.50	201.60
16.5	203.0	111.90	20	219.0	156.00	24.5	421.00	229.30
18.0	242.0	133.20	22	265.0	189.00	26.0	475.50	258.80
19.5	284.0	156.30	24	315.0	225.00	28.0	536.00	291.90
21.0	329.5	181.30	26	370.0	264.00	31.0	661.50	360.00
22.5	378.0	208.10	28	429.0	306.00	34.0	799.50	435.10
24.0	430.0	236.80	30	492.0	351.00	37.0	950.00	517.20
25.5	485.5	267.30	32	560.0	399.00	40.0	1110.00	606.60
27.0	544.5	299.60	34	633.0	451.00	43.0	1290.00	702.80
30.0	672.5	369.90	36	709.0	505.00	46.0	1480.00	806.40
33.0	813.5	447.60	40	876.0	624.00
36.0	968.5	532.70	44	1060.0	755.0
39.0	1135.0	625.20	46	1150.0	825.00
42.0	1315.0	725.00	48	1260.0	899.00
45.0	1510.0	332.30	50	1360.0	975.00

*表中所列破斷負荷為1670N/mm²的纖維芯鋼絲繩的鋼絲破斷總和

★常用鋼絲繩選用表三

6×36SW+FC、6×36SW+IWR			6×61+FC、6×61+IWR			8×61+FC、8×61+IWR
直徑d	破斷負荷KN	Kg/100M	直徑d	破斷負荷KN	Kg/100M	直徑d	破斷負荷KN	Kg/100M
21.5	320.50	174.50	40	806	578	60	1625	1282
23.0	366.50	199.70	44	976	699	64	1861	1458
25.0	428.50	233.40	48	1160	832	66	1979	1551
26.5	483.50	263.10	52	1360	976	68	2100	1646
28.5	559.50	304.60	56	1580	1130	70	2226	1744
30.0	637.50	346.90	60	1816	1300	72	2355	1846
32.0	702.00	382.00	64	2066	1479	76	2624	2058
34.0	793.00	431.70	68	2332	1669	80	2907	2278
35.5	883.50	480.70	72	2614	1871	84	3205	2512
39.5	1060.00	577.90	76	2913	2085	88	3518	2757
42.5	1260.00	686.00	80	3228	2310	90	3679	2884
46.5	1465.00	798.60	84	3559	2547	92	3845	3013
49.5	1715.00	933.60	88	3906	2796	96	4186	3281
53.0	1930.00	1052.50	92	4269	3055	100	4542	3560
			96	4648	3327	104	4913	3850
			100	5043	3610	108	5298	4152
			104	5455	3904	110	5496	4308
			108	5882	4210	112	5698	4466
			112	6326	4528	114	5903	4626

*表中所列破斷負荷為1670N/mm²的纖維芯鋼絲繩的鋼絲破斷總和
