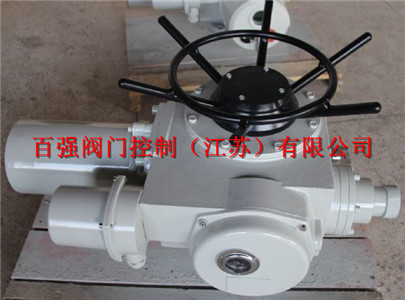

DZB60防爆電動執行器供應商Z系列電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥，也可用于暗桿閥。
電源：常規，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
DZB60防爆電動執行器供應商主要性能參數
型號規格 | 公稱轉矩（N·m） | 公稱推力（KN） | 最大閥桿直徑 | 最大轉圈數（圈） | 手動速比 | 輸出轉速（r/min） | 電機功率（KW） | 參考重量（Kg） |
Z5 | 50 | 20 | 28 | 60 | 1:1 | 12 | 0.12 | 28 |
Z10 | 100 | 40 | 28 | 60 | 1:1 | 24/36 | 0.25/0.37 | 45 |
Z15 | 150 | 24/36 | 0.37/0.55 | 50 | ||||
Z20 | 200 | 100 | 40 | 60 | 1:1 | 18/24 | 0.37/0.55 | 55 |
Z30 | 300 | 18/24 | 0.55/0.75 | 58 | ||||
Z45 | 450 | 150 | 48 | 120 | 1:1 (20:1) | 24/36 | 1.1/1.5 | 110 |
Z60 | 600 | 24/36 | 1.5/2.2 | 120 | ||||
Z90 | 900 | 200 | 60 | 120 | 1:1 (25:1) | 24/36 | 2.2/3 | 139 |
Z120 | 1200 | 24/36 | 3/4 | 142 | ||||
Z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |
Z250 | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
Z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 330 |
Z500 | 5000 | 18/24 | 10/15 | 350 |
注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）
注2：當產品提供四層計數器時，最大轉圈數為表1轉圈數×10
DZB60防爆電動執行器供應商外形尺寸及外形
型號 | H | H1 | L1 | L2 | L3 | F | F1 | F2 | F3 | F4 | ΦD |
Z5 | 271 | 96 | 158 | 226 | 249 | 158 | 259 | 310 | 316 | ||
Z10~Z30 | 316 | 130 | 200 | 238 | 295 | 200 | 255 | 317 | 349 | 374 | 400 |
Z45/Z60 | 415 | 195 | 277 | 277 | 394 | 230 | 275 | 391 | 369 | 394 | 460 |
Z90/Z120 | 453 | 195 | 281 | 281 | 412 | 278 | 310 | 426 | 404 | 429 | 556 |
Z180/Z250 | 585 | 250 | 320 | 320 | 474 | 295 | 360 | 476 | 455 | 476 | 320 |
Z350/Z500 | 717 | 280 | 399 | 399 | 1076 | 433 | 417 | 442 | 417 | 542 | 565 |
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型 F3為整體型 F4為整體隔爆型/整體調節隔爆型
訂貨流程：
1、客戶采購清單傳真至0514-87638999或來電咨詢13373683456或發郵箱bekyvalve@163.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料生產。
