“最大額定起重量100T，最大吊高度100m，能輕松吊裝2MW風機?！?BR>　　三一SSC1020特種起重機是三一重起針對風電市場為客戶獨家定制的一款組合型全地面吊裝設備。作為應對細分市場的一款設備，專用的組合式風電起重機SSC1020在國產工程機械企業的生產序列中，還屬獨一份。

　　城頂山風電場吊裝的背景

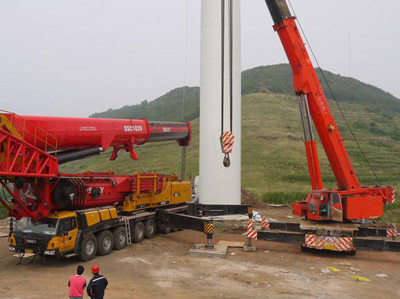

　　三一重起SSC1020特種起重機首次施工亮相是在中廣核城頂山風電吊裝工程現場。中廣核城頂山風電場吊裝工程項目地址位于山東省濰坊安丘市西南部溫泉鄉以南多山丘陵地區，由中廣核安丘風力發電有限公司投資建設，規劃總裝機容量為49.3MW，采用Gamesa公司生產的風電機組，將安裝24臺單機容量2MW風力發電機組和1臺單機容量1.3MW的風力發電機組。

　　風電場南北長約9公里，東西最長約8公里，范圍約40平方公里。場址區域海拔高度集中在380～532米之間，風電場工期為192天，屬于“短平快”的吊裝項目。為此“轉場4個半小時，一天一臺風機”是項目吊裝團隊選擇SSC1020吊裝的一個重要原因。

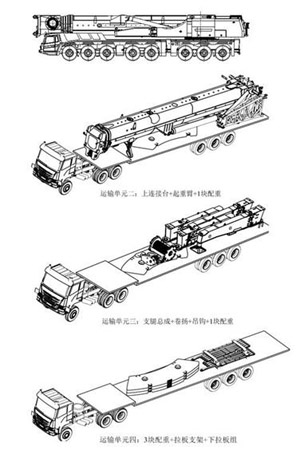

　　資料圖：SSC1020轉運的三種模式組合

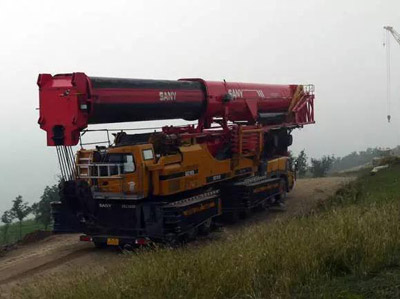

　　SSC1020的轉運性能

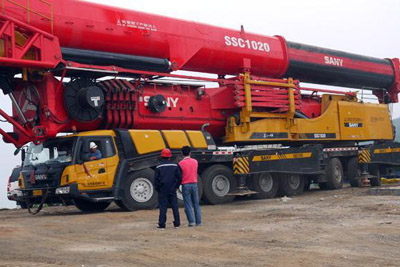

　　在整車動力性能方面，SSC1020自重96噸，采用八橋全地面底盤，為了應對復雜的山路轉場調度，SSC1020底盤設計緊湊，整車長度19.13米，寬度4.5米的車身，通過寬度要求低。下車內嵌12m×12m跨距的X型支腿，配備功率480kW、3000N·M的奔馳V8發動機，最高時速可達75公里，爬坡能力達到30%以上。

　　在底盤的詳細配置上，SSC1020的八橋底盤前四橋為機械轉向輔助液壓助力，后四橋為電液輔助轉向系統，另外第七、八橋可連接上車實現輔助驅動，SSC1020可以實現在全車19.13m車長下，最小轉彎半徑竟能不大于14m。剎車方面，三一SSC1020特種起重機采用雙回路制動系統，配置氣壓蝶式制動，擁有多種制動模式，剎車片更換簡易快捷。

　　為了保證通過性能，SSC1020的底盤標配采用最新的油氣懸掛系統，可以實現傾斜行駛。另外，應對各類通過環境，SSC1020設置了6種不同的轉向模式，分別是：公路行駛模式、全輪轉向模式、蟹行模式、無偏擺轉向模式、獨立后橋轉向模式、后橋鎖定模式。

　　豐富的底盤配置保證了SSC1020運輸性能同時，在轉運和吊裝臂的組合運輸上，SSC1020的起重臂具備業界大噸位全地面吊當前主流的單杠插銷技術，使得SSC1020六立柱加三起重臂的上車可以方便實現拆卸運輸。

　　據了解，容量在2MW及以上的風機，機艙可重達80t，起吊高度須大于80m，這使得600t以下的全地面吊車無法施工，而600t能級以上的大噸位吊車需加裝塔臂（工況）進行施工。當這些大噸位全地面吊展開施工時，需要在每個安裝機位下進行塔臂、超起鋼絲繩、主鉤的拆卸與安裝，這樣會占用一定的施工時間。

　　三一SSC1020通過結構進行優化，以大幅縮短拆卸組裝時間。漆工程師介紹在城頂山風電場，在這里安置的風機間隔在600至800米之間，風機的塔筒高83.5米，葉片長40米，SSC1020在轉場時，僅需要拆卸配重塊（5塊共75t）即可。在施工人員配合熟練情況下，SSC1020實現了從一個機位收車到達下個安裝機位進入施工狀態最短僅需要4個半小時，并在一天之內吊裝一臺2MW風電機組。此外，當遇到長距離轉場時，SSC1020特種起重機則需增加拆卸起重臂、支腿、卷揚等配件，全部零件拆裝時間也僅不到7個小時就可完成。

　　SSC1020的吊裝性能

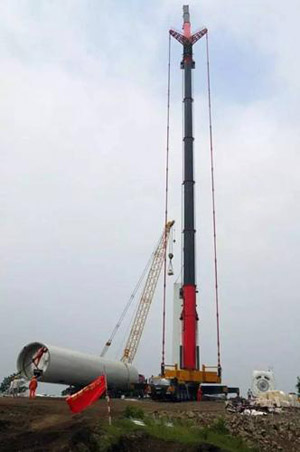

　　在城頂山風電場所有安裝的2.0MW風力發電機塔筒普遍高約83.5米，三一SSC1020的6+3節起重臂全伸高度可達100米，完全能夠勝任風電場所有的風機起吊安裝工作。在具體的上車配置上，SSC1020搭載奔馳6缸發動機，額定功率205kW，在13m最小工作幅度，100米最大起重高度時，最大額定起重量為100t。

　　為了更大的優化吊裝性能，SSC1020應用了新型超起技術，三一售后漆工程師透露，SSC1020特種起重機采用的6立柱+3起重臂的結構和傳統的桁架結構不同，它根據結構需要，采用了新型超起結構形式，改善了整車結構的受力情況。具體表現如下：

　　SSC1020起重機通過將鋼絲繩預緊改為油缸拉板的預緊方式，同時主卷揚機構采用開放式卷揚系統，可以優化卷揚微動性的同時，減少卷揚機構鋼絲繩的使用量，從結構形式及控制方式上簡化整車布置。因為減少了卷揚機鋼絲繩，用戶成本可以得到更好的控制。

　　此外，SSC1020連接超起拉板的上下懸臂在運輸過程中能夠始終處于合攏狀態，當現場準備施工時，這兩套裝置張開的寬度可達6m以上，保證整車的側向穩定性。漆工程師還表示，新型超起裝置優化了結構受力方式，提高了作業時整車受力剛度，改善了立柱受力、減少立柱變形，顯著提升了起重性能，同時也解決了SSC1020立柱長、受力大的問題。

　　在起重臂方面，SSC1020采用獨創的單缸插銷伸縮臂技術，缸臂銷互鎖結合機械、電氣及液壓三重保護，加上卷揚配置的四級保護系統，SSC1020在風電場多風復雜的吊裝環境下，吊裝的安全性可以得到更有力的保障。
