中聯　技術答疑(工程機械電氣系統設計要領問答)

2015-11-04 09:03 性質：轉載 作者：中聯 來源：中聯
免責聲明：港機網（www.maigela.cn)尊重合法版權，反對侵權盜版。（凡是我網所轉載之文章，文中所有文字內容和圖片視頻之知識產權均系原作者和機構所有。文章內容觀點，與本網無關。如有需要?jiǎng)h除，敬請來電商榷?。?/div>
一、什么是電氣原理圖？答：將電器元件以展開的形式繪制而成的一種電氣控制系統圖樣，包括所有電器元件的導電部件和接線端點，...
長沙中聯重工科技發展股份有限公司

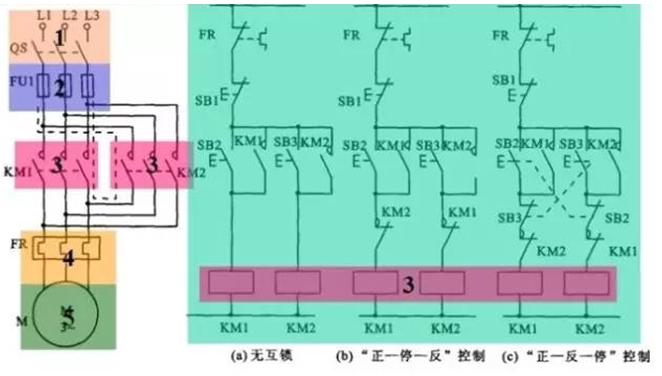

　　一、什么是電氣原理圖？

　　答：將電器元件以展開的形式繪制而成的一種電氣控制系統圖樣，包括所有電器元件的導電部件和接線端點，應詳細表達電氣系統的基本組成，連接關系和基本原理。便于看圖者詳細了解產品電氣工作原理，用于指導安裝、調試與維修，以及為繪制接線圖提供依據。

　　二、電氣原理圖的基本設計方法有哪些？

　　答：電氣原理電路設計的方法主要有分析設計法和邏輯設計法兩種。

　　三、電氣原理圖設計的基本步驟有哪些？

　　答：1、根據選定的方案及控制方法設計系統的原理框圖，擬訂出各部分的主要技術要求和主要技術參數。

　　　　2、根據各部分的要求設計出原理框圖中各部分的具體電路。每一部分的設計必須按照主電路、控制電路、輔助電路、聯鎖與保護、總體檢查，反復修改與完善的步驟進行。

　　　　3、按照原理框圖結構將各部分聯成一個整體，增加線號、線色、插件代號，繪制完整原理圖。

　　　　4、對原理圖中選用的電器元件，制訂元器件目錄清單。

上一頁12
