卡爾瑪在2015年推出的快速維修故障案例收到了一致好評，各社交平臺的轉發量和收藏量也是居高不下，為了響應客戶的需求，幫助客戶更好的了解設備，盡量降低設備停機而造成的危害，卡爾瑪在今年將繼續推出一系列快速維修故障案例分享，對卡爾瑪或者其他品牌設備在客戶日常工作中發生的故障進行分析，讓客戶及維修人員可以做一個故障參照，從而尋求最快速的解決方案。

　　我們將分享的第一則是Volvo Penta TWD1240VE柴油發動機燃油系統零件故障的快速修復案例。

　　結構描述：

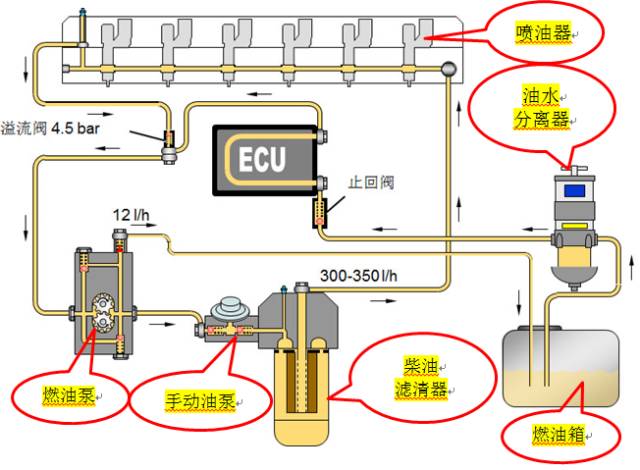

　　卡爾瑪港口機械上使用的VolvoPenta TWD1240VE柴油發動機的燃油系統由以下部分組成：燃油箱、油水分離器、燃油泵、燃油濾芯、噴油器、溢流閥和止回閥等。零件具體位置如下圖：

　　我們?cè)谏蠄D所看到的是一個低壓燃油系統流動示意圖，燃油被吸入到油水分離器中，通過止回閥流經ECU散熱器（ECU指電子控制單元），再上到溢流閥，然后與流經溢流閥的回流燃油一起流入燃油泵的吸油側。

　　燃油泵推動燃油通過位于手動泵架內的兩個止回閥，通過燃油濾清器然后進入汽缸蓋內。汽缸蓋管道向噴油器提供燃油，在汽缸蓋回流管的后面是一個被校準的連接裝置。

　　溢流閥的開啟壓力為4.5 bar，因此為噴油器的燃油供應保持了一個穩定的壓力。當壓力側的壓力太高時，燃油供應泵的下閥可以讓燃油流回到吸油側。上閥是一個止回閥，當手動泵被啟用時，它可讓燃油通過燃油供應泵。一個分隔閥可以從燃油供應泵處將少量的燃油泄放回到燃油箱中（大約12 l/h）。

　　各項零件故障舉例分析：

　　油水分離器止回閥卡住可能導致如下故障：

　　止回閥卡住會引起供油不暢，導致供油量減少，使發動機動力降低，轉速降低。在發動機動力降低后，如果持續按動手油泵，能使發動機轉速顯著提升，可確認為止回閥卡住。

　　止回閥堵塞會導致發動機供不上油，導致發動機熄火，不能重新啟動，并且手油泵也不能泵上燃油。

　　溢流閥損壞可能導致如下故障：

溢流閥損壞導致燃油系統缸蓋部分壓力升高，壓力升高后會使噴油器密封圈損壞，燃油系統缸蓋部分的燃油就會泄漏到機油里面，導致機油液面升高，并且更換噴油器密封圈后仍然會再次泄露。

　　溢流閥損壞導致燃油系統缸蓋部分壓力降低，壓力降低會使發動機動力嚴重不足，并且運轉時極不穩定，在更換燃油濾清器后給燃油系統排空氣時不會感到燃油有壓力。啟動后加速可能會導致發動機熄火。

　　燃油泵損壞可能導致如下故障：

　　燃油泵油封損壞：燃油泵的輸入軸處有兩道油封，兩道油封中間有一個放油孔，油封損壞會導致燃油直接從放油孔流出。

　　燃油泵內部磨損：內部磨損會導致燃油泵出油壓力非常低，長時間不啟動會導致發動機不能正常啟動。啟動后發動機也不能正常怠速運轉。

　　燃油泵固定螺絲和泵的墊片進氣：固定螺絲和墊片進氣會導致發動機停止一段時間后不能正常啟動。給燃油系統重新排氣用手油泵加壓后能正常啟動發動機，發動機在啟動后運轉一段時間后會使燃油系統缸蓋部分空氣慢慢積累，積累過多后會導致發動機自動熄火。

　　發動機噴油器損壞可能導致如下故障：

　　噴油器電磁閥與噴油器內部活塞磨損損壞，會導致發動機運轉不穩定，在正常作業時，明顯感覺發動機動力不足。發動機在急加速時，可明顯看出發動機缺缸工作抖動現象。

　　噴油器噴油活塞連接處松動，會導致發動機燃燒室的高壓氣體進入燃油系統，讓發動機熄火不能啟動，就算排完燃油系統內的空氣，也不能啟動發動機。如長時間啟動，會導致燃燒室內的高壓氣體進入燃油系統，氣體不能外泄，造成油水分離器濾芯損壞。

　　手油泵故障，一般是手油泵內部漏油，會導致泵油不暢。泵油的過程中會出現手油泵漏油的現象。手油泵下側兩個止回閥損壞，會導致燃油系統的空氣無法手動排除，現象是在按動手油泵的時候，放氣孔會出現呼吸的感覺，使燃油不能通過手油泵正常進入燃油系統。

　　發動機缸蓋噴油器銅套損壞可能導致如下故障：

　　噴油器銅套損壞故障描述：

　　發動機在運轉過程中突然熄火，導致發動機不能發動運轉。給燃油系統重新排氣后能正常發動運轉，但是運轉幾秒鐘后會自動熄火，并且不能再次發動。

　　故障排查：
　　檢查燃油油水分離器旁止回閥是否堵塞。如無堵塞進行下一步檢查。

　　檢查缸蓋下方‍4.5bar溢流閥是否工作正常。如不正常，說明溢流閥不能保證發動機噴油器所需的燃油，導致發動機因缺少然有而停止運轉。如正常進行下一步檢查。

　　用一小桶燃油架高后直接接入到手油泵進油管，用來排除發動機燃油泵是否損壞進氣，而導致發動機不能正常運轉。

　　最后排除到發動機缸蓋部分，逐個拆下6個噴油器檢查，檢查噴油器是否存在損壞狀況，也可以檢查出缸蓋銅套是否損壞，從而可以判斷導致發動機燃燒室的空氣進入燃油管路的痕跡。
　　快速維修故障案例由卡爾瑪亞洲培訓中心（KATC）收集整理編寫。轉發請注明出處。
