一、簡介

　　空箱堆高機屬于港口機械里面流動機械的一種常見設備，顧名思義，就是用于在碼頭、集裝箱堆場、鐵路集裝箱堆場、集裝箱制造廠里面裝卸和搬運空載的集裝箱。國內來說通常指的是搬運長度符合ISO標準的20尺、40尺或者45尺的集裝箱。從集裝箱的高度來說，通常有8尺6寸和9尺6寸兩種。市場上使用中的空箱堆高機額定安全載荷大部分為8噸或者9噸，堆垛的集裝箱層數通常有5個高到8個高，以堆垛能力為7個高或8個高的比較常見。另外，目前空箱堆高機還分為每次只搬卸一個集裝箱的單箱堆高機，和每次可同時搬卸兩個相同長度規格的集裝箱的雙箱堆高機，雙箱堆高機的搬卸效率更高，更節能及環保，但是對操作司機、場地的要求高很多，同時作業模式有不同。目前市面上，以單箱堆高機為主。本文這里要探討的空箱堆高機就是單箱空箱堆高機。

　　下面圖一所示就是目前堆場、集裝箱制造廠常見的一種空箱堆高機。

圖一

　　二、背景

　　空箱堆高機在搬卸集裝箱時，通過在堆高機吊具上面左右兩邊的旋鎖銷分別對準集裝箱頂部靠近堆高機前端的左右兩邊的箱角，然后閉鎖之后再把集裝箱吊起，在吊起離地之后，集裝箱的前端很自然的就靠在堆高機吊具兩邊的底部鐵板上面。然后通過門架、吊具的升降、前傾、后傾、左右的側移、車輛的前后左右周?chē)苿?dòng)就可以完成空箱集裝箱的裝卸和搬運。

　　在上述起吊之后，集裝箱的前端與堆高機吊具兩邊底部鐵板靠近及托住時，因搬卸時的碰撞、震動等因素的影響，就難免會損傷集裝箱兩邊立柱梁上的油漆。如下圖二所示。

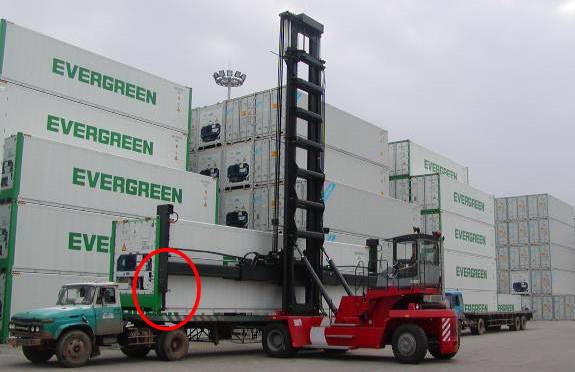

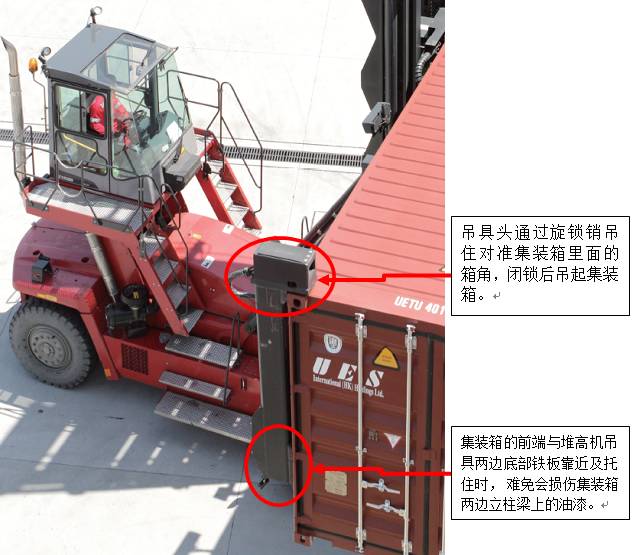

圖二、空箱堆高機搬卸集裝箱示意圖

　　其實這種輕微的摩擦在正常的使用過程中原本可以忽略不計或者說是常見和正常的，因?yàn)榧b箱在整個流動的物流鏈里面，比如在碼頭、堆場里面各種搬運設備幾千、甚至幾萬次的裝卸、多次集裝箱運輸船及各種運輸船的運輸途中、不計其數跟隨拖車在公路運輸時、在各個用戶使用中都無法避免的磕磕碰碰和摩擦，肯定對集裝箱的表面油漆或者箱體造成損害。所以對于通常用戶的運用，港口機械生產商基本上也沒有對這方面的問題特別給予關注。

　　但是，在集裝箱制造廠，隨著這幾年用戶的要求提高，以及集裝箱制造廠家內部對自己產品品質的要求和標準的提高，對新生產和交付的集裝箱的外觀的要求也不斷的提高。逐漸有集裝箱制造廠要求港口機械生產商提供的空箱堆高機能夠在裝卸新下線的集裝箱時不會造成或盡量避免對表面的油漆造成摩擦傷害。逐漸的越來越多的集裝箱制造廠也跟隨著提出了類似的要求。

　　針對這個市場需求情況的變化，我司根據用戶的要求進行了設計方面的改進、加裝產品的加工及現場的測試、然后根據測試的情況又進一步改進。

　　三、當前設計情況分析及改裝方案的探討和實施

　　如前面所述， 目前吊具底端是一塊鐵板，在使用中，鐵板與集裝箱外表的摩擦必然會造成新集裝箱油漆的刮碰。設計的改進必然要從這方面著手。

　　1）開始，為避免或減少油漆的傷害，建議把吊具底端延長，把與集裝箱的接觸面從集裝箱的中部附近，轉移到比較隱蔽、而且強度比較高的部位：集裝箱的底部箱角；

　　2）吊具底部延長后，需要把原先底部的鐵板隔除，避免在搬卸時碰到集裝箱，同時也可以減輕重量，用于抵消一部分加裝后的重量；

　　3）考慮到集裝箱的高度有8尺6寸和9尺6寸兩種，吊具底部延長部分頂住底部箱角的裝置必須可以調節高度；

　　4）把這個用于避免刮碰油漆的裝置命名為“吊具頂腿”；

　　5）有些用戶擔心加裝這個裝置后，會加重堆高機前部的重量，造成堆高機操作時容易前傾，擔心會容易出現前翻的事故。經測算后告知，加裝后重量最多增加500公斤。但是Kalmar的堆高機額定安全載荷是8噸或9噸，通常標準集裝箱的重量在三噸左右，最重的冷凍集裝箱最重也才四噸多，增加500公斤后，也還遠遠不到額定的安全載荷，可以放心使用。

　　把客戶的需求以及上述關于設計方面的建議反饋給工廠，國外工廠很快生產出了第一代新產品。如圖三、圖四和圖五所示。

圖三、加裝工廠的吊具頂腿后的作業圖

圖四  吊具頂腿

圖五  吊具頂腿

　　在使用一段時間后，發現這個第一代產品存在幾點不足之處：

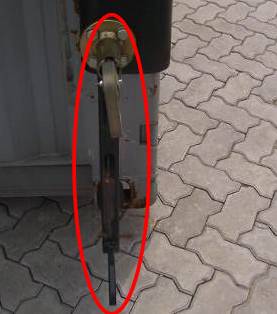

　　1）吊具底部的鐵板沒有按照我們的建議割除，導致使用時有刮碰油漆的情況發生。如圖四所示；

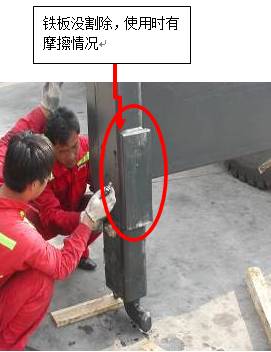

　　2）加裝的裝置沒有與吊具焊接在一起，而僅僅是用螺絲固定，幾百斤重量的部件在使用中時有碰撞及振動，導致螺絲經常松動，存在安全的隱患。如圖五所示；

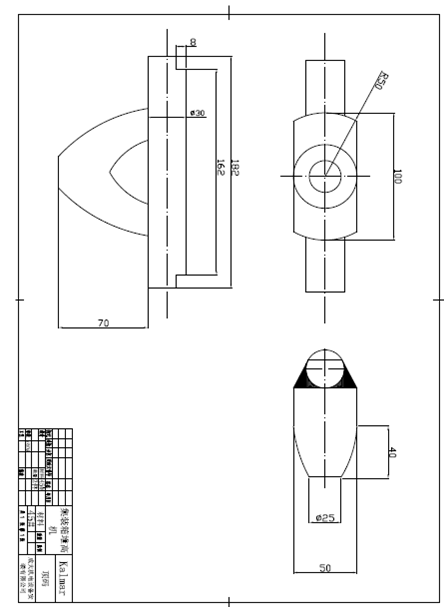

　　3）國外工廠可能出于對自己國外鋼材的信心，而沒有留意到國內的集裝箱制造廠的產量和用量遠遠大于國外的工廠、司機操作不是很規范、場地的條件比較差。所以設計的頂腿的鋼材比較?。?0mm）、與臂內的套口空隙大容易晃動，導致使用一段時間后，出現頂腿變形、輕微彎曲的情況。如圖六所示；

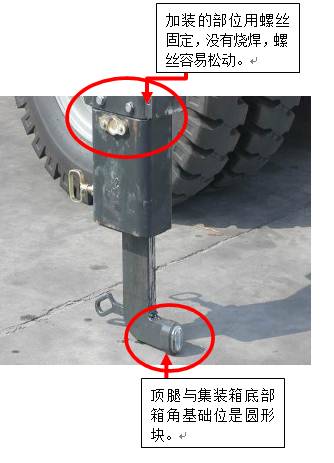

　　4）頂腿的前端與集裝箱下箱角接觸的部位是一個圓形塊，使用時底部箱角的油漆會出現比較明顯的摩擦痕跡。如圖五和圖七所示。

圖六  吊具頂腿單薄彎曲

圖七  下箱角與頂腿圓頭摩擦

　　四、方案改進

　　因客戶的堆高機已經在使用中，而且工廠沒有現成的改進方案，等待他們重新設計和加工需要比較長的時間，當時同行其他品牌也沒有可參考經驗。為了不耽誤客戶的生產，我們決定針對不足之處，在國內本地進行設計及加工。具體措施和方案如下：詳細請參看圖十的圖紙。

　　1）割除吊具底部的鐵板，避免使用時有摩擦油漆的情況發生，并減輕重量。如圖八所示；

　　2）吊具底部臂內外套口采用Q345材料加工、頂腿采用Q234的材料加工，臂內外套口安裝到吊具之后直接與吊具焊接在一起，不使用螺絲固定，避免螺絲松動，排除安全隱患。如圖八所示；

　　3）頂腿的寬度由之前的30mm，改為93mm。大大加強了強度，避免彎曲變形。如圖八所示；

　　4）頂腿的前端與集裝箱下箱角接觸的部位改裝成兩種方案：一種是采用帶軸承的滾輪，而且滾輪的外表面包上聚氨酯材料，大大減少了摩擦。如圖八所示；另外一種是采用圓錐型的頭，可以最大的保證圓錐頭頂部與集裝箱底部的箱角圓孔對齊，盡量不碰到油漆，即使碰到，因圓錐型的頭部面積比較小，傷害也少很多。如圖九、圖十一所示；

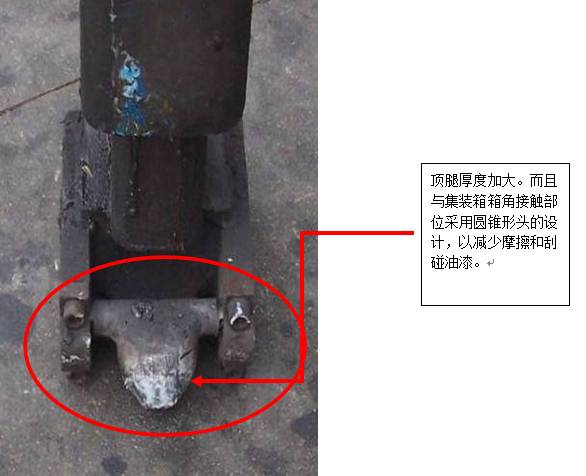

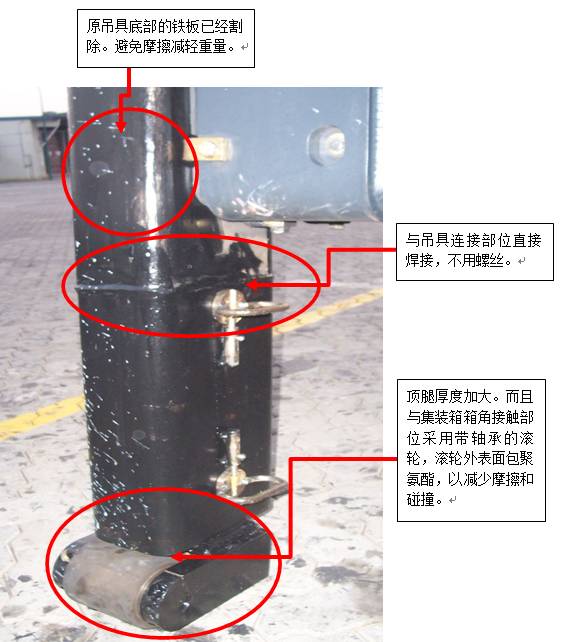

圖八  改裝后的吊具頂腿（滾輪包聚氨酯的設計）

圖九  改裝后的吊具頂腿（圓錐形頭的設計）

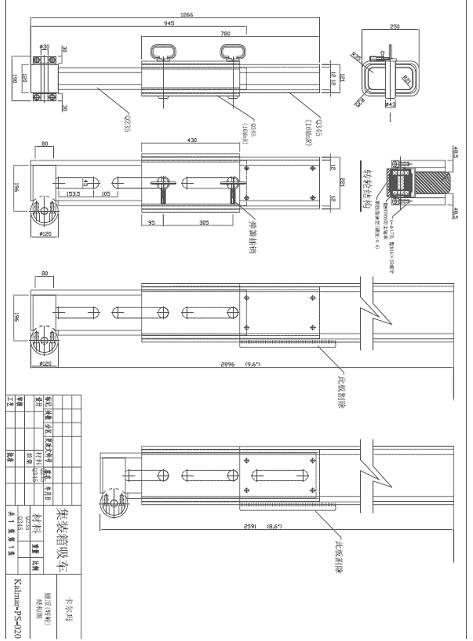

圖十  改裝的吊具頂腿全圖（滾輪包聚氨酯的設計）

圖十一  改裝的圓錐形頭的設計圖紙

　　五、總結

　　經過在客戶現場使用一段時間后，實踐證明改進后的吊具頂腿結構簡單、堅固耐用、安全、幾乎沒有故障發生，完全符合客戶的要求，達到了集裝箱制造廠保護新集裝箱油漆的目的。其中，帶軸承的外表包聚氨酯的滾輪的設計，保護效果更好，但是使用一段時間后聚氨酯會破損需要更換、軸承需要定期潤滑維護和檢查，使用時間久后還會磨損，會產生一些維護的成本。而圓錐型頭的設計雖然保護效果稍微差一些，但是結構更加簡單、幾乎不用維護成本。這兩種設計各有優勢，采用哪種方案，可由客戶根據自身的實際情況進行選擇。
