我們將分享的2018年第九則是卡爾瑪DCT堆高機252、253、254故障代碼快速維修。

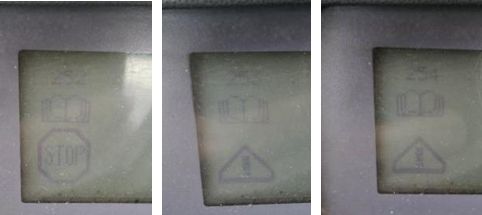

卡爾瑪維修人員接到客戶報修，一臺DCT正面吊吊具無動作。維修人員趕往現場后，檢查發現吊具指示燈不亮，吊具所有功能停止，同時設備顯示252、253、254故障代碼。顯示的故障代碼如下圖：

維修人員首先檢查設備急停按鈕，可正常使用；繼續檢查設備所有保險絲，保險絲無損壞；根據設備出現的252、253、254故障代碼，維修人員接著檢查F58－3/1：1保險，發現無輸入電源。

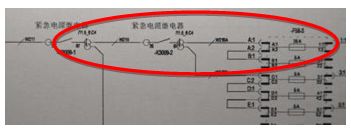

F58－3/1：1輸入電源是由繼電器K3009－1和K3009-2接電后輸出的電源，因此維修人員檢查繼電器K3009－1和K3009-2，均可正常使用。但當檢查至控制電源時，發現K3009-2的86腳無電源輸入（線號0525無電壓）。

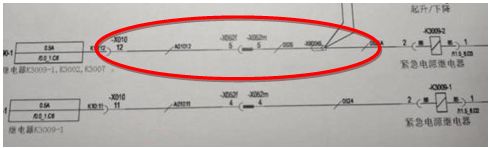

根據電路圖可知，線號0525是由駕駛室主電腦D790－1的K10：12腳輸出電源到插頭X052的第5根電源線。于是，維修人員繼續檢查K10：12腳輸出電壓，結果顯示正常，檢查插頭X052的第5根線（0525）電壓，也一切正常。

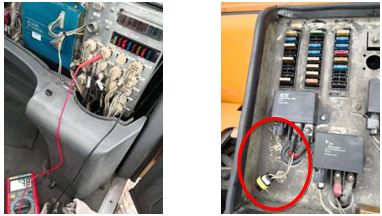

由電路圖及檢查測量電壓可知，K3009-2的86腳（0525線）無電壓，維修人員可確定設備電纜線（0525線）出現斷路。經對電纜檢查后，發現車身底盤下電纜線磨損，0525線斷開，如下圖：

解決辦法：維修人員更換0525線，啟動設備后，故障代碼消失，設備可恢復正常運行。

   案例總結

當設備出現吊具無動作首先應檢查是否為緊急開關原因。如并非緊急開關故障，再從故障代碼著手，分析故障原因。排查故障原因時，可進行倒序檢查。根據252、253、254故障可知，吊具控制單元沒有電壓饋電D791－1，而吊具的控制單元是保險F58-3/1：1，檢查保險絲后發現正常。接著檢查保險F58-3/1：1的輸入電源K3009-1和K3009-2繼電器。繼電器本身正常說明其控制線路和輸入線路出現問題。進一步檢查控制線路和輸入線路后，最終找出故障原因。
