我們將分享的2018年的第十五則是堆高機出現急停無法行走的快速維修故障案例。
作者：卡爾瑪華南大區服務部 王虎
故障描述
一臺卡爾瑪DCT80堆高機在顛簸路面行走作業時，突然出現緊急停車現象。同時，設備發出1#、460#、461#故障報警，信息終端KIT所有指示燈全不亮，設備無法行走。駕駛員關閉電源總開關后重啟，設備又可恢復正常運行。
現場維修人員根據設備發出的故障報警，查閱了DCT80堆高機的維修手冊故障代碼表。1#故障代碼表示連接不上底盤控制單元D797-1，而460#、461#表示控制單元KID D795通訊線路出現問題。因此，維修人員首先開始檢查底盤控制單元D797-1是否出現故障。根據線路原理圖檢查測量前橋控制單元D797-1供電電源后，線路正常。接著維修人員測量底盤控制單元D797-1與駕駛室控制單元D795通訊線路，發現信號電平值不正常。D797-1與D795兩條通訊線測量值均僅為0.2V左右（線號0512、0513兩條線）。這說明通訊線路可能出現短路或接觸不良現象。

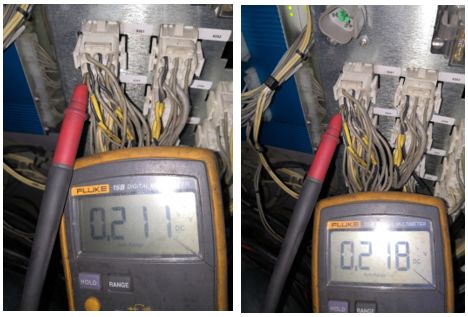

如圖，CAN 通信線束上的兩條線路電平值都均為0.2V左右

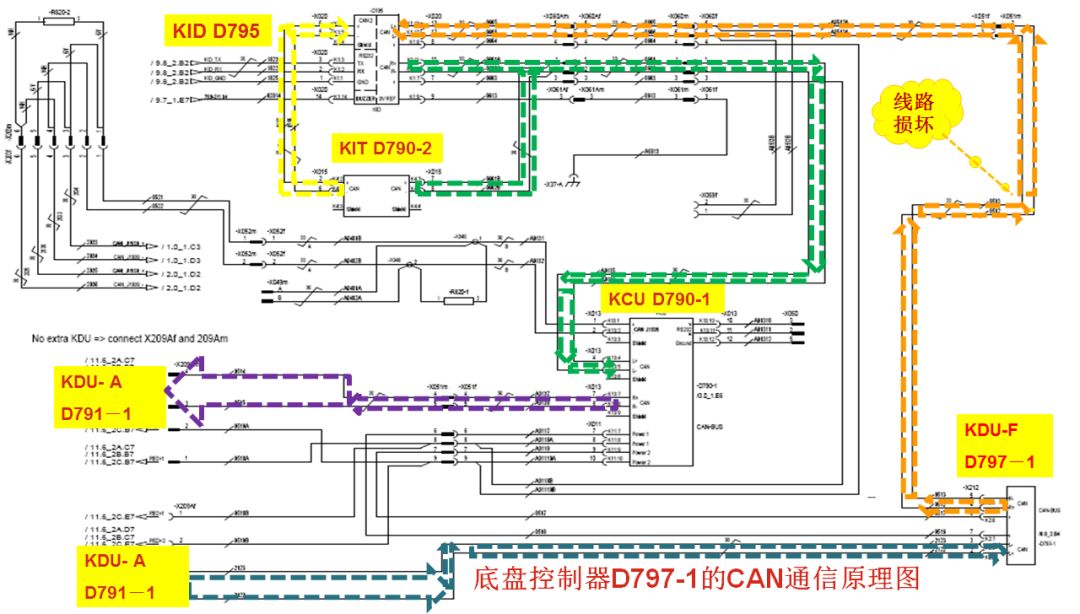

下圖是底盤控制單元D797-1的CAN 通信原理圖：

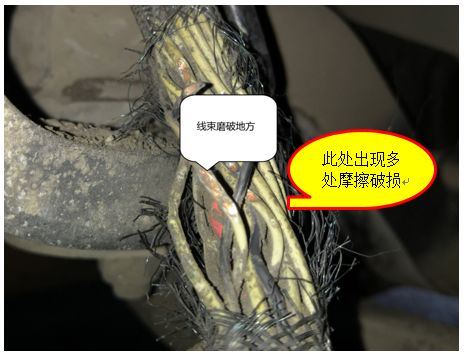

接著，維修人員開始排除通訊電路電平異常原因。順著設備線束檢查，各連接插頭正常。但當剝開線束檢查時，維修人員發現線束在車架大梁轉彎部位摩損，其中一條通訊線已經磨斷，形成虛接狀態。因此維修人員可以斷定此通訊線路磨損為設備急停無法行走的原因。
解決辦法：維修人員重新連接包扎線束，啟動試車，所有故障代碼消除，設備恢復正常工作。
案例總結
當設備出現問題時，應首先查看有無發出任何故障警報。在有設備故障警報的情況下，維修人員應優先根據故障警報查詢維修手冊故障代碼表來排除故障原因。此故障案例中，維修人員查詢故障代碼表后發現DCT堆高機出現的460或461故障代碼與控制單元KID795和KITD790-2的CAN通信有關，具體表現為機車行走時會出現急停，啟動時正常時不正常。正常的CAN通信線路電平值兩條是不一樣的，一般相差0.5V左右。一條線電平值較高，通常在2.5~2.8V區間；另一條線電平值較低，通常在2.1~2.4V范圍，所以進一步檢測到KID795和KITD790-2線路的通信信號電平值不正常，電平值均是0.2V左右時，就可以進一步判斷屬于通信線路故障。此時，維修人員只要檢查線束就能夠快速找到故障原因所在。
