我們將分享的2018年第十七則是卡爾瑪DRF正面吊全車無電故障快速維修。
作者：卡爾瑪華北分銷商，山東庚岳機械設備有限公司 宋廣超
一臺卡爾瑪DRF正面吊在啟動時，駕駛員打開點火開關全車無電，顯示屏無任何故障報警提示。
由于設備顯示器無電無法使用設備診斷菜單進行故障查看和分析?，F(xiàn)場維修人員根據設備的電路工作原理，進行以下故障診斷和排查。

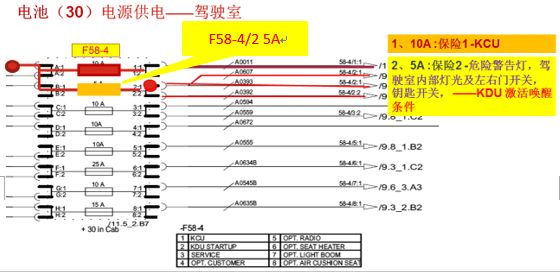

維修人員首先檢查F58-1相關保險絲是否正常，發現繼電器K315-1無吸合。繼電器K315-1是負責設備整體送電的主繼電器，如果沒吸合，就會出現顯示屏不亮，設備沒有工作電源的情況。保險組F58-1的各個保險電路圖如下：其中第一個保險30A送電至駕駛室的F58-4后再繼續為主電腦KCU提供控制電源。
根據卡爾瑪DRF正面吊的電氣原理圖分析，駕駛室F58-4/1保險絲10A供電給主電腦KCU，F(xiàn)58-4/2保險絲同時供電給點火開關、門開關、雙閃燈。當出現保險絲熔斷的故障時，維修人員建議切勿簡單地更換保險絲，一定要排查清楚保險絲斷開的原因。

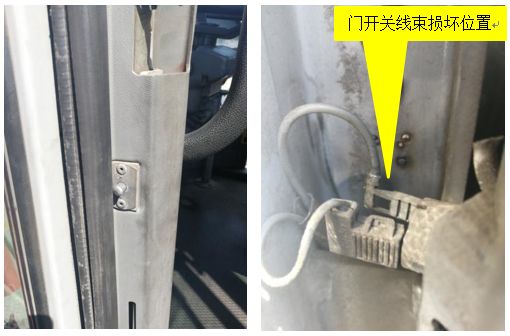

于是，維修人員逐項檢查與F58-4/2有關的所有線束插座，最終發現左側門開關線束插頭絕緣防護套損壞并造成線束中的銅線部分搭鐵。
解決辦法：如下圖，維護人員對線束插頭絕緣防護套進行重新包扎處理維護后，試車一切正常，設備可恢復運行。
案例總結
DRF正面吊的兩個門開關與鑰匙點火開關共用一根保險絲，當設備出現整車無法供電，即K315-1繼電器不能吸合時，可按以上方法檢查點火開關的電源是否正常，包括K315-1繼電器是否損壞，主電腦KCU至K315-1繼電器的線束是否斷開或搭鐵短路。此外，也有主電腦因?yàn)槠渌收线M(jìn)行自動保護，關閉控制K315-1繼電器的輸出的可能。這些故障隱蔽性強，有時需要一步排查。
