我們將分享的2018年的第十八則是DCT堆高機突然無法行駛的維修案例。

作者：廈門遠海集裝箱碼頭有限公司  林志燦

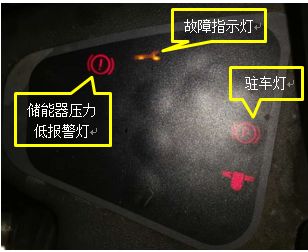

一臺卡爾瑪DCT90堆高機在作業過程中突然無法行駛，設備沒有顯示任何故障代碼，現場維修人員檢查駕駛室信息終端（KIT），發現儲能器壓力低報警指示燈、駐車閉合指示燈亮起和故障指示燈亮起，如下圖1所示：

圖1

維修人員現場啟動設備，切換駐車按鍵，駐車指示燈保持亮起不熄滅，但傳動軸處的駐車油缸可正常開合，因此排除駐車開合故障導致設備無法行走的情況。

駐車油缸雖已打開，換檔手柄已切換至前進或后退，但駐車燈未解除，電氣系統則默認駐車未打開而將變速箱鎖在空檔，因此設備無法行駛。

（注：這是設備智能控制系統的一種保護功能，以防止手剎片和手剎盤意外損壞或?qū)е缕渌鼏栴}）

根據以上檢查情況，維修人員推測儲能器壓力低報警指示燈和駐車指示燈常亮可能與儲能器充壓系統或者剎車電氣系統有關，于是分別檢查這兩個系統。

首先，維修人員使用250bar量程的液壓表測量?jī)?chǔ)能器充壓壓力，充壓系統能從135bar上升至165bar并能保壓一段時間，可初步排除充壓液壓系統出現問題。

儲能器壓力的工作開關在儲能器壓力高于115bar時閉合，駐車壓力開關是在駐車打開時閉合。所以在儲能器充壓正常后，打開駐車，拔掉儲能器壓力低報警開關和駐車壓力開關的電線插頭，用萬用表電阻檔測量這兩個壓力開關，都可閉合，可以判斷這兩個壓力開關正常。

維修人員接著查看卡爾瑪DCT堆高機維修手冊電路圖的第4組剎車部分（下圖2），根據控制原理得知這兩個壓力開關輸入的24V電源是由F58-2第5個保險絲提供，測量這兩個壓力開關插頭上的1號針腳（線號216-1C 和 216-1D）對地電壓，發現這兩個壓力開關都未輸入電源；檢查F58-2第5個5A保險絲時發現保險絲已熔斷，于是更換新的保險絲，重新啟動設備后發現保險絲再次熔斷，測量發現F58-2第5個保險絲輸出端對地短路。

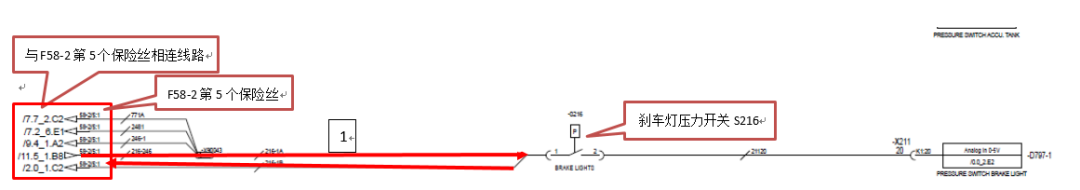

根據電路圖（下圖3）判斷與F58-2第5個保險絲輸出相連的門架終點緩沖感應器、空調壓縮機壓力開關、剎車系統各壓力開關線路或部件內部對地短路。

圖3

于是，維修人員分別檢查門架終點緩沖感應器、空調壓縮機壓力開關、剎車系統各壓力開關線路或部件。

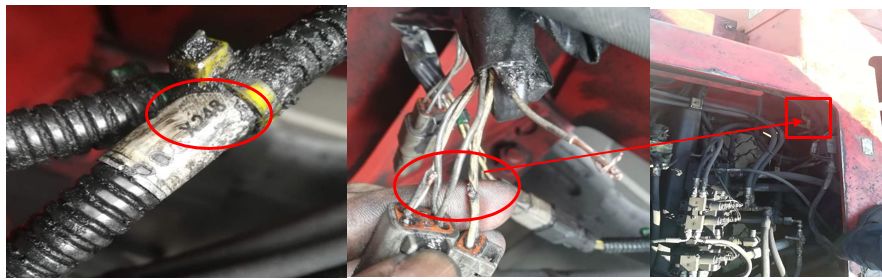

拔掉空調壓縮機壓力開關插頭并檢查線束未發現有磨損破皮情況，此時測量F58-2第5個保險絲輸出端依舊短路；拔掉剎車系統壓力開關插頭并檢查線束，未發現有破皮磨損，測量F58-2第5個保險絲輸出端還是短路；檢查車架至門架終點緩沖感應器插頭及線束，在車架前端左側發現插頭X248和X236的線路與油管捆綁處有磨損破皮（如圖4），進一步檢查確認是門架緩沖感應器的正極電源線（X248.1）與備用插頭的負極線（X236.2）磨損破皮后出現對地短路。

圖4

維修人員重新處理破皮線路并連接插頭，固定綁扎線路，測量F58-2第5個保險絲輸出端未發現短路。至此，維修人員可以斷定故障原因。

解決辦法：維修人員更換新的保險絲后，重新啟動設備，F(xiàn)58-2第5個保險絲不再燒毀，同時駕駛室KIT的儲能器壓力低報警燈也不亮，松開駐車開關，駐車指示燈也可熄滅，換檔手柄切換到前進或后退，設備行走正常。

   案例總結

當設備出現故障而顯示屏沒有顯示故障代碼時，需要根據故障現象和機車控制原理進一步分析并檢查故障原因。

本案例中，機車無法行駛，而儲能器壓力低報警和駐車指示燈無法熄滅，建議先檢查液壓系統充壓壓力是否正常。如果測得液壓壓力正常，可排除液壓系統故障，之后根據電路控制原理從電氣系統著手檢查，分析故障原因。根據電路圖進行分段檢查并分析，排除可能的故障零件和線路，縮小故障范圍。

過程中，最重要是檢查線束時不放過任何細節，從而快速、準確找到故障原因和解決方案。另外，機車日常保養檢查時也要注意電氣線路和油管的使用情況，注意油管和線束的綁扎固定是否牢固，并在發現不良情況后及時檢修，以減少機車意外停機時間。
