我們將分享的2020年第四則是DRU450正面吊發動機冷卻液報警的快速維修。

作者：卡爾瑪華東大區服務運營部 周明浩

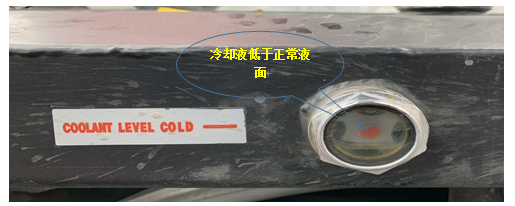

故障描述一臺卡爾瑪DRU450正面吊在正常操作過程中出現報警，卡爾瑪維修工程師到場處理。故障圖片如下圖：

故障排查

現場維修檢查時，確認機車報警為發動機“STOP”級別報警，此故障級別表示有可能危及操作人員安全或造成正面吊不能工作的嚴重功能故障，需立即處理該故障。

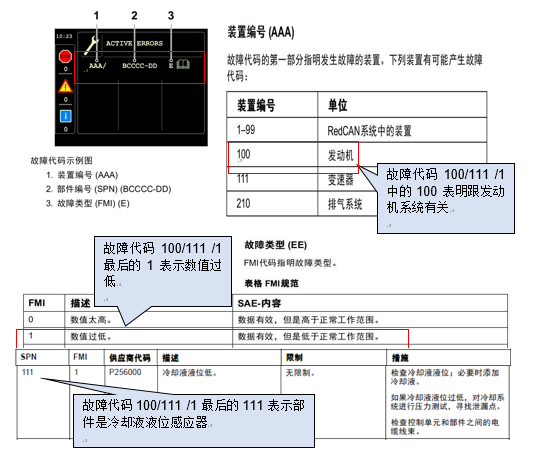

查閱卡爾瑪技術手冊關于此故障代碼的詳細說明，如下：

綜合以上信息，故障代碼100/111 /1 說明發動機冷卻液液位低。根據故障代碼表的措施，檢查機車冷卻液，發現機車膨脹水箱冷卻液液面低于正常要求。

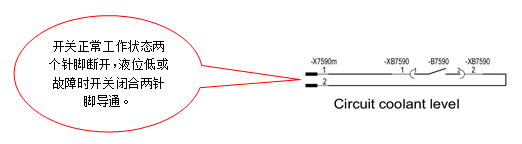

進一步檢查機車各水管，發現暖風管接頭滲水。緊固水管接頭之后擦除水漬，并按要求添加專用冷卻液（Volvo VCS黃標冷卻液配件編號：J00597.0100），試車發現故障依然存在。進一步檢查測量機車冷卻液液位傳感器，發現液位傳感器兩個針腳常通。依據機車電氣原理圖，當冷卻液液位正常時此開關斷開，當冷卻液液位過低時此開關閉合，并向Volvo發動機控制單元（D7940）發送一個24VDC信號。

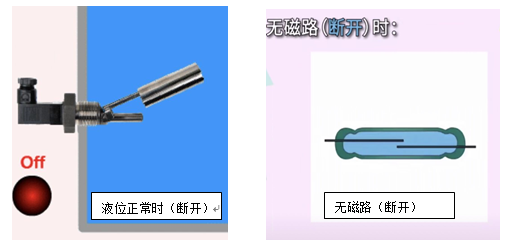

此車液位傳感器采用的是磁性液位開關，其工作原理是：通過磁鐵來感應的開關裝置，開關是干式舌簧管，浮球內置軟磁簧片，是一種有觸點的開關電子元件；液位的上升或下降會帶動浮球一起移動，從而使該干簧管產生吸合或者斷開的動作，并輸出一個開關信號。（請參閱以下冷卻液液位感應器工作原理）

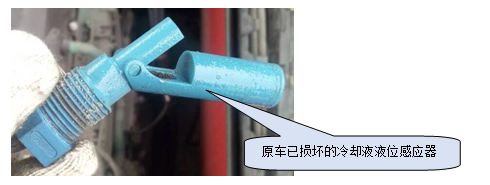

根據以上冷卻液液位感應器工作原理，在膨脹水箱冷卻液液位正常時，測量該感應器的兩個針腳，已經常通。之后拆出感應器，使浮球離開，如下圖，測量感應器兩個針腳，仍然是常通，判斷發動機冷卻液液位感應器損壞。

解決方法更換新的液位傳感器，并添加防凍液，試車故障消除。注意：液位傳感器在安裝時要注意最終安裝位置，浮球需要在正上方位置，在拆解時可以先做記號，然后新舊比對安裝，以免安裝有誤造成人為故障。案例總結1、卡爾瑪智選系列機車故障代碼較早期機車有較大的改進，故障代碼數量更多，涵蓋的故障內容更明確，故障代碼的編碼方式也與早期有較大不同，加入了電氣部件編號來表達，可以更清楚地理解故障代碼的內容。所以熟練掌握智選系列機車故障代碼的編碼規律，以及在出現故障代碼的時候?qū)W會借助故障代碼表查詢故障信息，有助于我們更高效率的鎖定故障點。2、在檢修不同的部件時，需要了解它的工作原理及結構，并了解相關注意事項，以免不必要的疏忽造成人為故障。
