我們將分享的2020年第七則是卡爾瑪DRT450正面吊大臂起升動作慢的快速維修。

作者：卡爾瑪華東大區服務運營部  魏小平

故障描述

客戶反映一臺卡爾瑪DRT450正面吊大臂起升動作非常緩慢，駕駛室顯示屏沒有故障代碼。

故障排查

卡爾瑪工作人員分析，由于機車沒有出現故障代碼，需要根據大臂起升動作的工作原理進行排查，并對控制大臂起升的電氣和液壓系統分別檢查。

隨后檢查航空手柄信號，進入顯示屏診斷菜單，來回操作航空手柄進行升降和伸縮動作，確認航空手柄信號正常，大臂起升電壓和伸出電壓在2.5V-4.4V之間。

檢查起升比例電磁閥和起升油缸下降阻斷閥組，未發現異常。

考慮到大臂起升和大臂伸出都需要4個變量柱塞泵同時工作（該機型配置4個變量柱塞泵），隨后啟動機車，測試大臂伸出動作，發現大臂伸出動作也較緩慢，初步判斷4個變量泵工作異常。變量泵工作異常，可能為泵內部問題或變量泵信號油路異常。

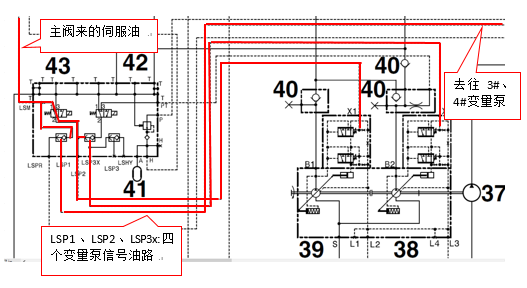

拆下車架主閥到伺服組合閥的LSM油管接頭，做大臂起升動作，觀察LSM油管出油情況。并拆下伺服組合閥到變量泵的信號油管LSP1、LSP2、LSP3X，發現伺服組合閥出口的信號油流量明顯比車架主閥出口的LS信號油流量小很多?，F(xiàn)場用額外的備用油管直接將主閥的LS信號油連接到變量泵上，測試大臂起升動作明顯加快，由此判斷上述故障原因集中在伺服組合閥部位。

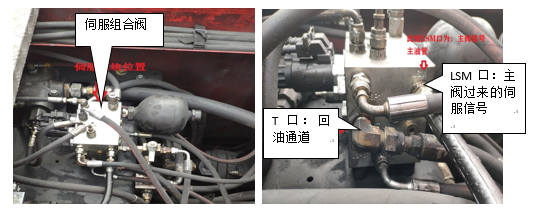

進一步檢查伺服組合閥，用壓縮空氣在伺服組合閥的LSM端口加壓，發現T口有氣壓排出，驗證了伺服組合閥內泄漏的情況。而拆檢伺服組合閥上的電磁閥和梭閥，未發現異常，判斷伺服組合閥體內部存在開裂或穿孔等疑似損壞而造成內泄。

解決方法

更換伺服組合閥，試車正常。

案例總結

1、根據此案例，對于沒有故障代碼出現的故障現象，要根據機車相關動作的控制工作原理，在電氣、液壓以及機械方面用從易到難的方式進行排查。

2、另外，也請用戶朋友們在日常維護使用設備時，如果機車液壓系統溫度較高，切勿用冷水沖洗液壓系統，防止液壓組件急劇熱脹冷縮，使相對較薄弱的部件發生開裂，影響液壓系統的正常工作。
