我們將分享的2020年第八則是卡爾瑪DRU450正面吊變速箱報警無法行走的快速維修案例。

作者：山東庚岳機械設備有限公司 宋廣超

故障描述客戶反映一臺卡爾瑪DRU450正面吊在行駛過程中出現變速箱代碼報警，機車無法行駛。

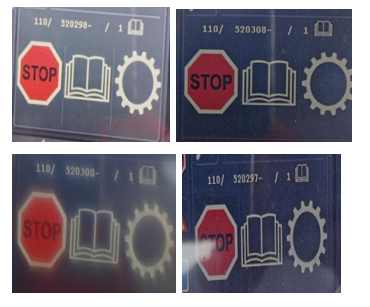

故障排查查閱卡爾瑪DRU450正面吊的故障代碼表，4個故障代碼分別是變速箱1/3擋、2/4擋、倒車擋及前進擋離合器壓力過低報警的的故障。

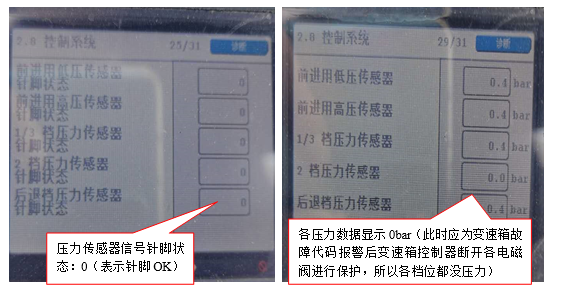

卡爾瑪專業人員根據故障代碼的提示進入機車檢查。駕駛室電門鑰匙打開后，機車就出現上述故障代碼。啟動機車，查看機車變速箱診斷菜單里變速箱各壓力感應器的數值，如下圖：

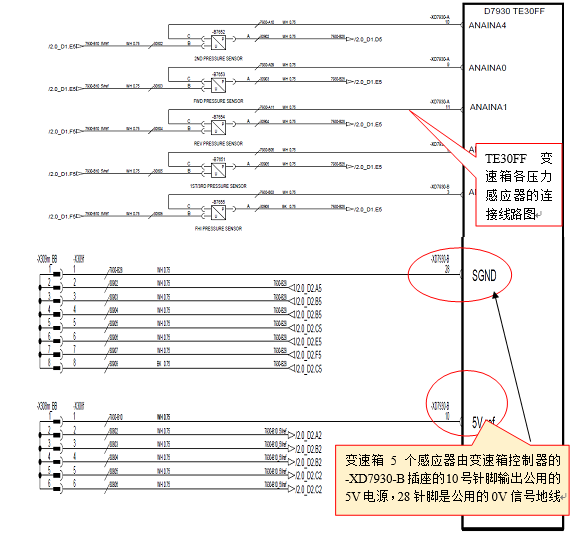

根據故障代碼表和以上診斷菜單的數據，多個壓力感應器同時出現壓力過低報警，初步分析可能為變速箱各壓力感應器公用的5V電源的問題，查看變速箱各壓力感應器的電氣圖紙，排查故障原因：

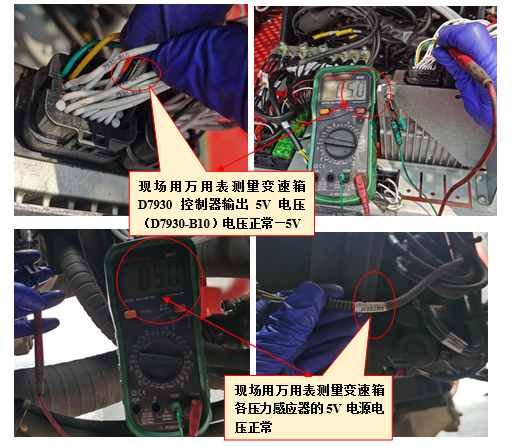

根據以上變速箱壓力感應器的電氣圖紙現場對壓力感應器的5V電源進行檢查，未發現異常。

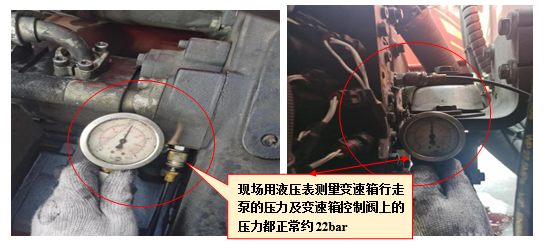

由于檢查變速箱各壓力感應器的5V電源及線路沒有問題，初步分析可能是變速箱行走泵損壞或變速箱控制閥故障導致變速箱沒有壓力，用液壓表測量變速箱行走泵的壓力及變速箱控制閥的主壓力，經測量變速箱的主壓力約22bar—正常。

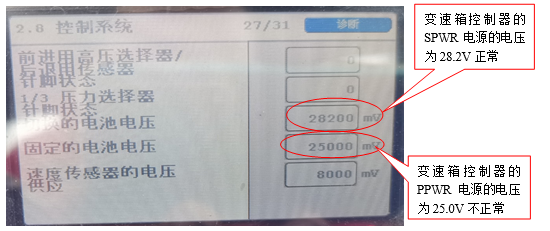

在檢查變速箱各壓力感應器及變速箱實際壓力無異常后，啟動機車，再次進入變速箱的診斷菜單里仔細查看各數據。這次檢查發現，變速箱控制器的電源診斷菜單顯示變速箱控制器固定的電池電壓（PPWR電源—電瓶電源）僅25.0V，但變速箱控制器切換的電池電壓（SPWR電源—點火鑰匙電源）為28.2V，初步判斷變速箱控制器電瓶電源PPWR不正常。

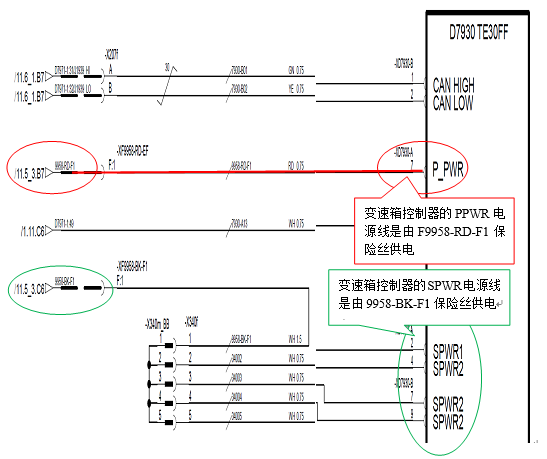

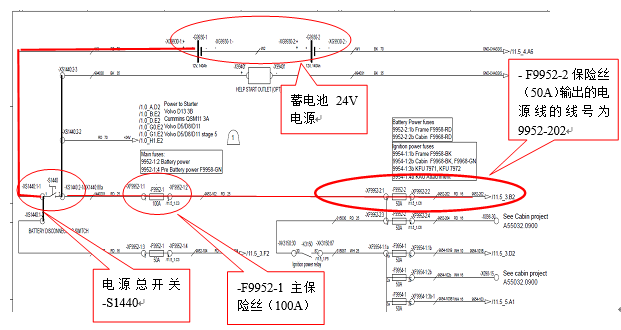

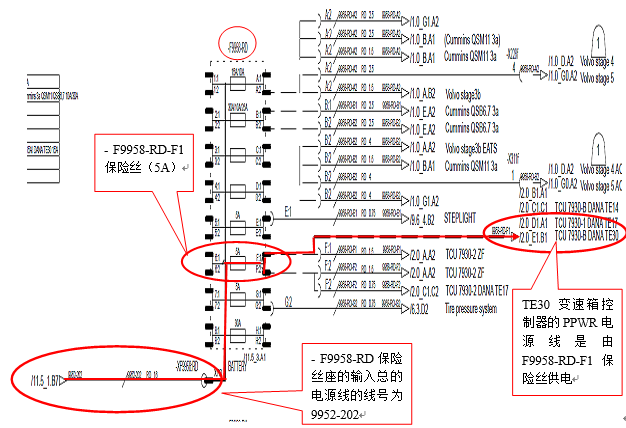

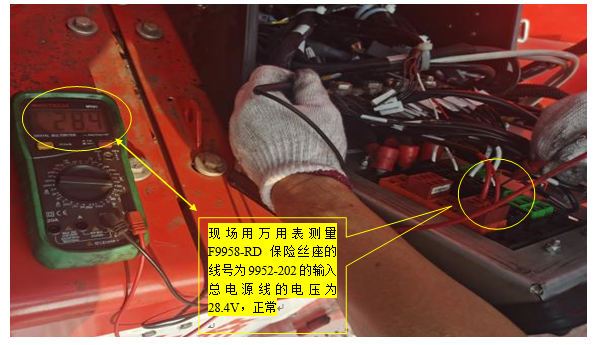

再次查看DRU450機車變速箱控制器的電氣圖紙，變速箱控制器D7930的固定電池電源（PPWR電源）的控制路徑如下：機車電源總開關S1140 ————F9952-1主保險絲（100A）————F9952-2主保險絲（50A）————（線號9952-202）————F9958 -RD保險絲座————F9958-RD保險絲座的F1（5A保險絲）————變速箱控制器的XD7930A的第7腳（PPWR電源）

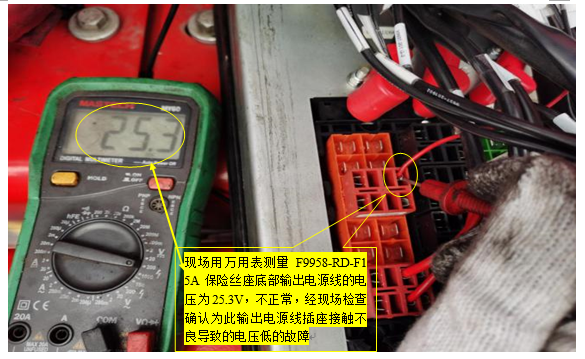

根據以上DRU機車變速箱控制器PPWR電源線的電氣圖紙，啟動機車，現場對PPWR電源線進行檢查測量。經檢查確認為F9958-RD-F1 5A保險絲輸出電源線在保險絲座的線插座處接觸不良，導致電壓過低的故障。

解決方法修復接觸不良的F9958-RD-F1 5A保險絲輸出電源線插座，并重新固定線插座。試車檢查，機車變速箱故障代碼消除。查看變速箱診斷菜單里的變速箱控制器的固定電池電壓，顯示正?！?8V，如下圖：

案例總結1、在機車出現同一個控制器的多個故障代碼時，如本案例，均為變速箱控制器的故障代碼，建議優先檢查控制器的電源狀態。如電源正常，可查看各故障代碼指示的部件是否有共用的電源，再進一步排查。2、卡爾瑪機車診斷菜單的功能強大，機車出現故障后可以充分利用診斷菜單里的數據來分析故障原因，可以快速定位故障點，提高我們檢修故障的速度，減少停機時間。
