我們將分享的2020年第九則是卡爾瑪DCT80堆高機吊具間歇性無動作的快速維修。
作者:卡爾瑪華南大區服務運營部 林緒輝
故障描述
客戶反映一臺卡爾瑪DCT80堆高機在正常抓箱或放箱的過程中出現間歇性無吊具動作,吊具指示燈不亮,機車偶爾出現故障代碼253。
故障排查

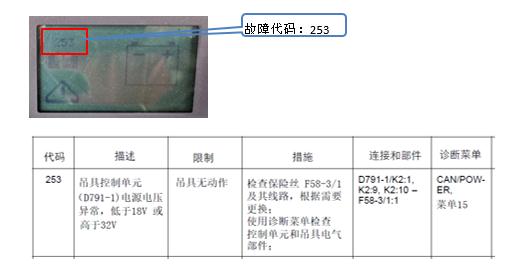

卡爾瑪工程師到現場第一次試車時,機車正常,但通過與客戶的溝通,機車出現“間歇性無吊具動作”。初步判斷故障原因可能是線路接觸不良或電氣部件工作不穩定造成,通過偶爾出現的故障代碼253,查詢可知是吊具控制單元D791-1電源異常。

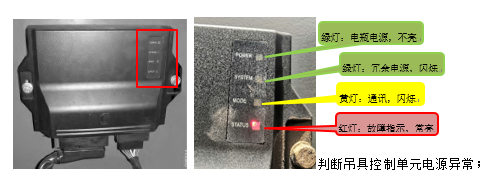

再次試車檢查,確實發現吊具旋鎖指示燈不亮,故障代碼253出現。結合上述故障情況,通過旁通按鈕操作吊具起升,檢查吊具控制單元D791-1,發現其4個指示燈情況如下:

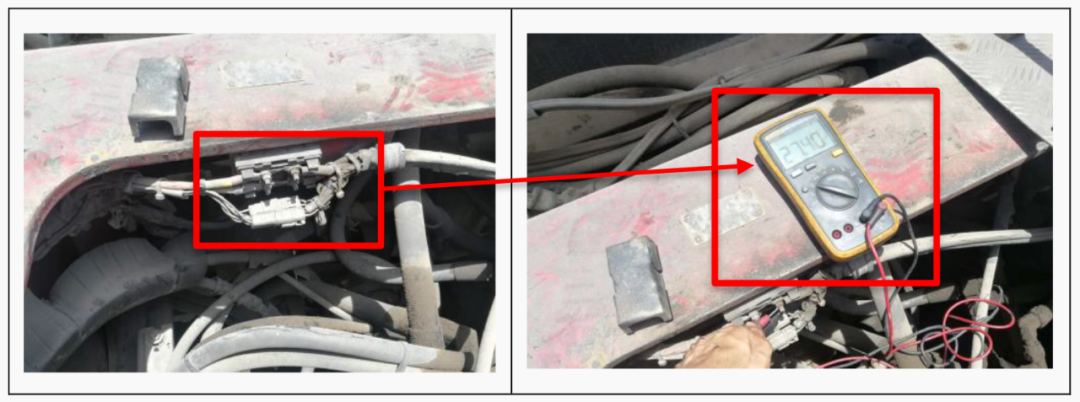

隨后檢查F58-3第一個保險絲正常,測量系統電源正常;檢查底盤保險絲座X215,正常,啟動機車測得電源電壓27V。

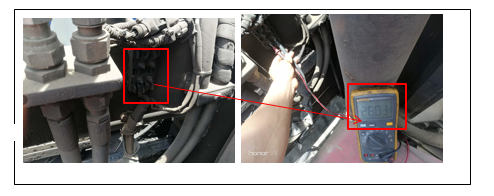

檢查吊具保險絲座X400,在保險絲下方接線柱上測得電壓26V,正常。

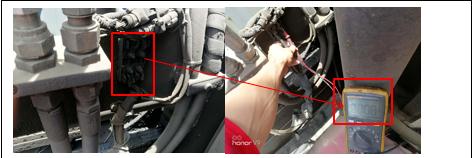

在X400保險絲上部接線柱輸出端測量電壓,0V,不正常。

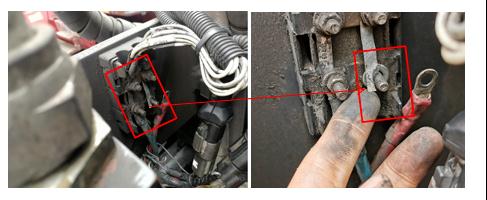

由此判斷吊具上X400保險絲異常,但未拆開前肉眼未發現保險絲熔斷情況。進一步拆檢X400保險絲,發現X400保險絲座紅色線端的固定螺母已經松動,拆開后發現正極保險絲已熔斷一部分,導致保險絲與接線柱接觸不良。
解決方法
更換X400保險絲,重新上緊保險絲和線路的固定螺母,試車正常。
案例總結
吊具保險絲座X400上的正極保險絲接線柱固定螺母松動,導致機車使用中接線柱線路接觸不良,產生火花,燒蝕保險片,導致保險片與接線柱接觸不良,造成吊具控制單元D791-1電源偶爾斷開,形成上述故障現象。
機車線路檢修維護時,要注意連接部位是否固定可靠,避免線路連接松動。

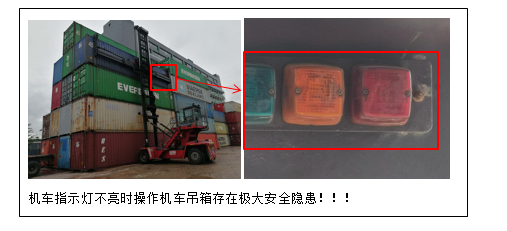

同時如發現吊具旋鎖指示燈不亮(如燈泡損壞或旋鎖感應器故障等),切勿繼續使用機車,建議馬上停機檢修,以免造成掉箱事故(本例檢修時發現場上機車旋鎖指示燈不亮)。
