我們將分享的2020年第十則是卡爾瑪DCT80堆高機顯示屏無顯示、機車無法啟動的快速維修案例。

作者：山東庚岳機械設備有限公司 袁軍道

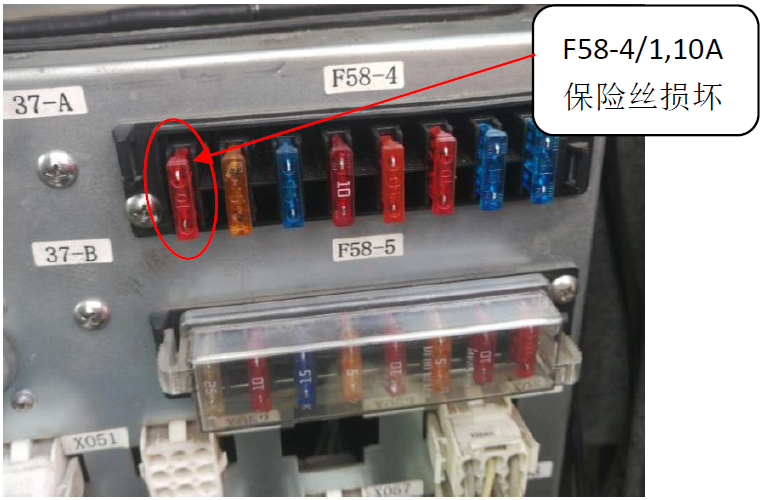

故障描述一臺運行1.5萬小時的卡爾瑪空箱堆高機DCT80，打開駕駛室電門鑰匙后，駕駛室顯示屏無顯示、機車無法啟動。故障排查駕駛室電門鑰匙打開后，駕駛室顯示屏KID(D795)無顯示，像是KID無電源，初步判斷電源線路故障。檢查駕駛室保險絲座，發現F58-4第一個保險絲燒毀，如下圖：

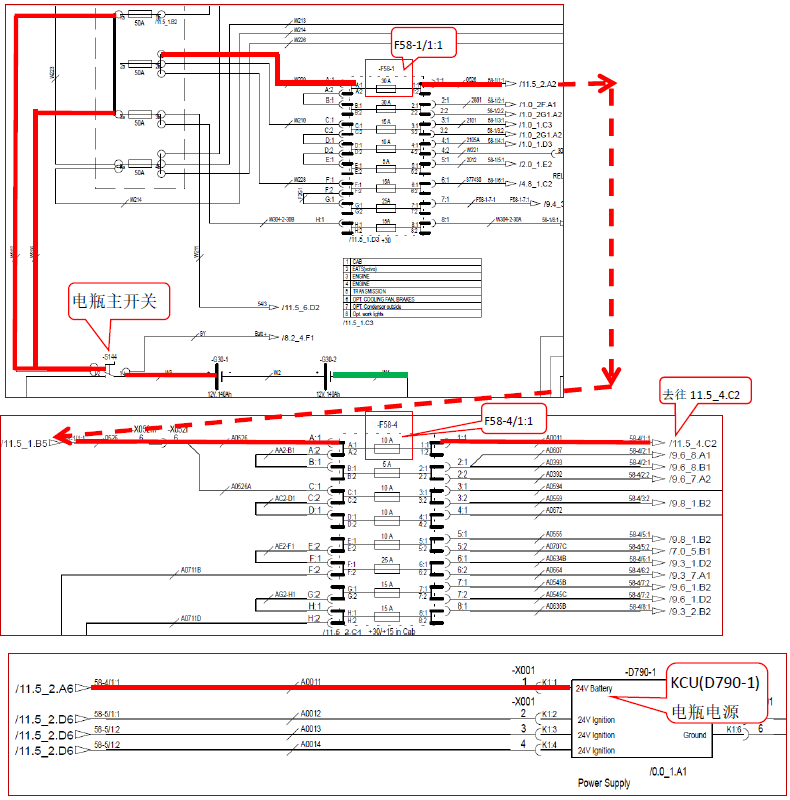

根據電路原理圖，查找F58-4/1保險絲線路：

結合上述電路原理圖，可知電瓶電源通過主開關S144到F54的50A保險絲座后，到F58-1/1 25A保險絲，再到F58-4/1 10A保險絲，最后送到KCU(D790-1)的電瓶電源端子K1:1。此時KCU的K1:1收到24V電源后，KCU會激活冗余電源線路，由KCU向其它控制單元提供冗余電源：

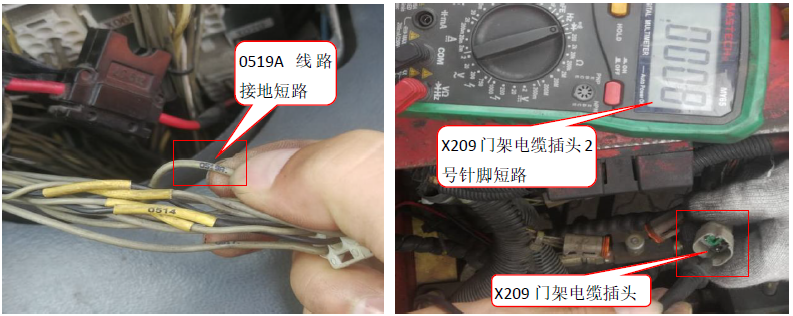

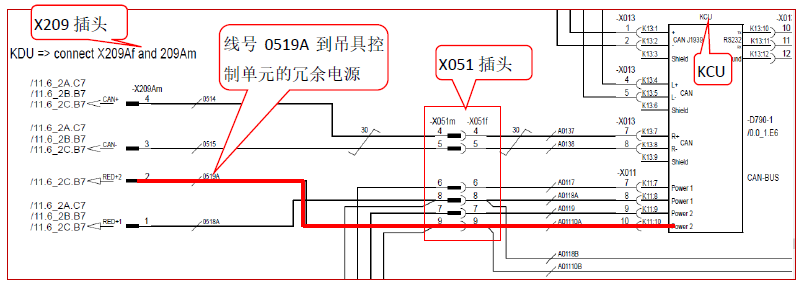

將駕駛室電氣箱內插頭X051斷開，試車送電，F(xiàn)58-4/1正常，未燒毀，初步判斷X051插頭輸出端電源線路有短路故障。隨后進行斷電，萬用表逐一檢查X051插頭輸出端線路，發現0519A線路接地短路。繼續順著0519A線路走向往下查，發現門架電纜上X209插頭的2號針腳還是短路，斷開門架電纜另一端X209插頭，最終發現短路情況在門架電纜這一段。

最后檢查發現門架電纜中間部位有碰傷痕跡。解決方法更換門架電纜，故障解決；案例總結出現駕駛室顯示屏無顯示，機車無法啟動的情況，初步判斷是電源故障，建議先檢查保險絲是否正常，再根據保險絲連接的線路以及系統控制原理查找可能的故障點，逐一排查。快速維修故障案例及研討類技術文由卡爾瑪亞洲培訓中心（KATC）收集整理編寫。轉發請注明出處。卡爾瑪亞洲培訓中心（KATC）致力于成為引導亞洲集裝箱裝卸工業領先的培訓中心，KATC提供一個專業的平臺供廣大的合作伙伴和用戶在全球無界的知識環境中投入學習、忘掉弊習、重新學習。
