我們將分享的2020年第十二則是卡爾瑪DRF450正面吊出現故障代碼21、22，機車無法正常運行的快速維修。

作者：卡爾瑪華北大區服務運營部  李磊

故障描述

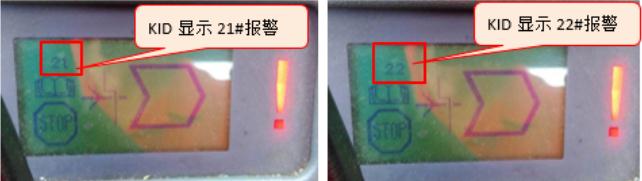

一臺DRF450正面吊，駕駛室電門鑰匙打開時出現故障代碼21、22，發動機無法正常啟動。

故障排查

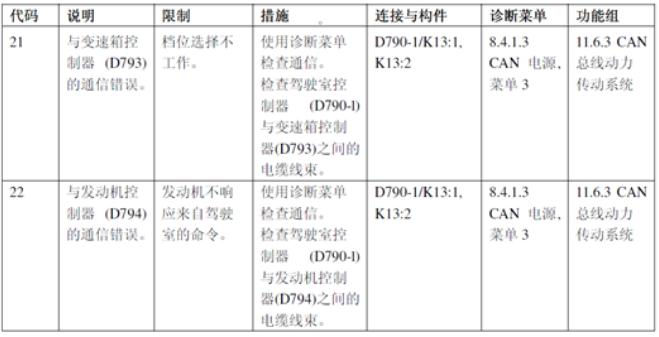

卡爾瑪工程師根據機車出現的故障代碼21、22，查閱相關技術手冊，顯示如下：

根據故障代碼表的說明，直接在機車駕駛室顯示屏進入卡爾瑪控制系統診斷菜單，確認發動機和變速箱控制單元的通訊狀態都是斷開。同時故障代碼表指引的措施建議檢查駕駛室控制單元KCU(D790-1)到變速箱控制單元TCU（D793）、發動機控制單元EDC(D794)之間的電纜線束，初步分析可能的故障原因有三方面：KCU到變速箱控制單元TCU和發動機控制單元EDC之間通訊線故障，KCU、EDC或TCU控制單元故障，控制單元電源故障。

檢查變速箱和發動機控制單元電源線路及對應的保險絲，正常。

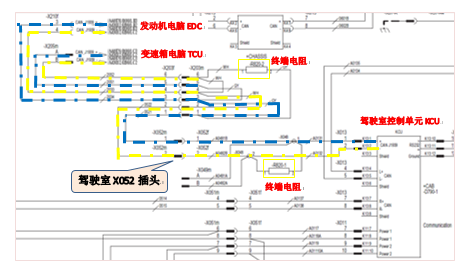

根據機車電氣原理圖，檢查KCU到發動機和變速箱控制單元之間通訊線路，如下：

由以上電氣原理圖可知，KCU到發動機和變速箱控制單元的通訊線都要經過駕駛室電氣箱插頭X052。測量X052/1和X052/2對地的參考電壓，X52/1針腳測量高電平電壓為2.6伏，X52/2針腳測量低電平電壓為2.4伏，但低電平數值跳動較大，有異常。

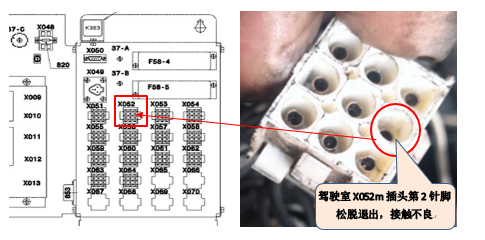

拆卸X052插頭，檢查發現X52/2針腳松動脫出：

修復X052m插頭針腳，重新連接緊固插頭，試車，發現仍然有故障代碼22出現。

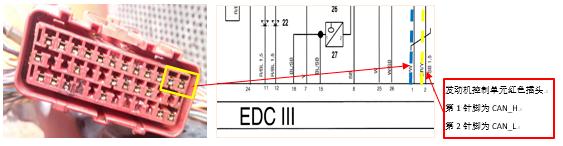

檢查X052插頭到發動機控制單元通訊線路，未見異常。

測量安裝于駕駛室內和車架配電箱內的兩個120Ω終端電阻，均未見異常。

分析上述檢查結果，KCU與變速箱控制單元通訊已正常，但仍然與發動機控制單元通訊故障，而KCU到發動機的通訊線路未見異常，初步推斷發動機控制單元EDC存在故障的幾率很大。我們將該EDC與另一臺正面吊進行對換，另一臺正面吊也出現了故障代碼“22”報警，機車無法啟動。因此，確定是發動機控制單元EDC故障。

解決方法

1、修復并重新安裝X52插頭第2針腳

2、更換發動機控制單元1件

原因分析

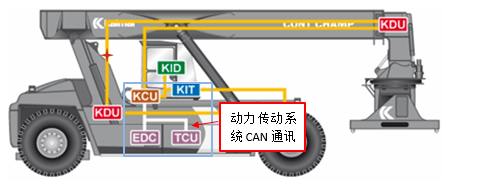

1、機車無法正常啟動原因是由于動力傳動系統發生通訊故障，導致各控制器之間數據傳輸中斷，如上圖白線部分。本例由于KCU到動力傳動系統的通訊線路公共端針腳接觸不良，造成KCU與發動機控制單元EDC和變速箱控制單元TCU之間的通訊故障，就會同時出現故障代碼21和22，機車無法啟動，無法行駛。

2、通訊故障檢查一般著手于以下幾點：

A、控制器電源是否正常；

B、控制器之前通訊線路是否正常；

C、線路兩端終端電阻是否正常；

D、控制器是否正常等等

案例總結

1、日常清洗機車時，禁止用水沖洗控制器、電氣元件、電纜插頭等；

2、進行小型焊接工作或焊接點距離控制器比較遠時，焊接前需切斷電瓶主開關，電焊機地線盡量貼近焊接點；

3、進行大型焊接工作或焊接點接近控制器時，建議拆卸蓄電池正負極兩根線束及控制器；

4、在打雷閃電天氣盡量避免使用機車；

5、如果檢查確認控制器發生故障而無法使用，建議客戶在更換控制器前要仔細對該控制器輸入和輸出側所有線束進行問題排查，確保新控制器可以正常使用。

6、卡爾瑪建議定期更換機車電纜和電線，更換周期為4年（視操作情況而定）。
