一、產品概述和適用范圍
高溫鋼體鋁體銅頭滑觸線由燕尾形銅線和鋼質工字形支架按一定長度分相分組構成，用高強度專用絕緣支柱，在室內，室外空間組成各種形式的滑觸線，在七十年代就被國外廣泛使用，它能在高電壓異常高溫惡劣環境下充分滿足使用要求，它的優良性能已在實際應用中得到證實。
煉鋼廠、煉焦廠、煤氣廠、水泥廠、造船廠以及碼頭企業。
“銅頭鋁導軌”由于鋁的輕重量以及高導電性因而非常經濟實惠。
“鋼性銅導軌”建議用于重負載的額定電流以及潮濕場所。

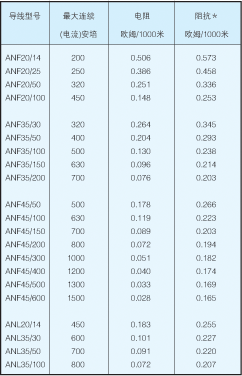

二、技術參數
必須為承受預期的電力負荷提供足夠的安培容量：
總安培負載是把標稱的額定負載電流總值用負載循環(f ED )和一個非同時操作的不同時率進行折算之后來確定。
起重機電動機的平均負載循環通常在40%到60%之間，取決于應用類型。
當同一滑道上有一臺以上起重機時，可以使用一個數值在0.4到0.7之間的不同時率。
舉列：
3臺起重機，每臺的In=300安培
滑道長度：100米（330'）
假定負載循環：60%（ED）
假定不同時率：0.7
每臺起重機的安培負載：In×fED=300安培×0.78=234安培
3臺起重機的安培負載：234安培×3=702安培
使用時的總安培負載
不同時率為0.7:702安培×=491.4安培
選用的導線：F35/100
：F45/50
其他標準
a、選擇導線橫面以承受計算機出的總安培負載，并且兼顧到推算出的電壓降應該保持在電動機制造商所設定的限度之內。萬一電壓超出了限度，導線的尺寸和／或饋電點的數目應該能夠隨之增加。用于非常高的安培負載時，應該有必要配備應急電纜。
b、通過對應用類型及環境類型(諸如：重型負載或者輕型負載的工作、腐蝕、熱、濕度、內部標準)的考慮來指定正確的安能剛體導線。
用于推算電壓降的公式：
