卡爾瑪已連續兩年推出快速維修故障案例，幫助客戶解決了各類設備故障，減少了設備停機時間。卡爾瑪今年將繼續在各社交平臺推出快速維修故障案例分享，同時也將發布一些研討類技術文，幫助客戶及維修人員解決疑難雜癥，普及機車技術理論，進一步幫助客戶提高生產力。

　　我們將分享的第一則是正面吊后橋轉向節系統安裝注意事項及日常保養建議。

　　卡爾瑪正面吊后橋轉向系統（轉向節上下軸承為墊片式滑動軸承）的正確安裝步驟，詳細內容請參考卡爾瑪維修手冊VDRF03.03GB（或VDRT02_03GB）6.2.2 wheelspindle（輪邊主軸）& wheel hub（輪轂）敘述。以下不再細述，只提及關鍵注意事項。

　　準備安裝：

　　安裝前，清潔所有安裝工具、軸、殼體和相關部件，并在必要時，清除所有毛刺和切屑。

　　只能在安裝之前解開軸承包裝。

　　安裝注意事項：

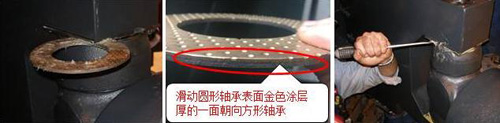

　　用潤滑油潤滑滑動圓形軸承（A54065.0100）的兩側，安裝滑動圓形軸承在轉向節和方形軸承間（頂部和底部）用塑料錘從上部查看轉向節內部與滑動圓形軸承同軸。

　　滑動圓形軸承表面金色涂層厚的一面朝向方形軸承（A54104.0100）。

　　潤滑油油品等級要求：含有3-5%鉬硫混合物的，NLGI級別2（EP2）潤滑脂。

　　關于日常維護保養小提示：

　　對于設備的日常維護保養，詳細內容請參考卡爾瑪維護手冊UDRF03.03GB （或UDRT02_03GB）中Preventive maintenance（預防性維護）。

　　潤滑油油品等級要求：含有3-5%鉬硫混合物的，NLGI級別2（EP2）潤滑脂。

　　如果設備在日常維護的時候沒有合適的千斤頂配合，我們可以采取以下方法對兩側轉向節上下滑動圓形軸承進行潤滑：

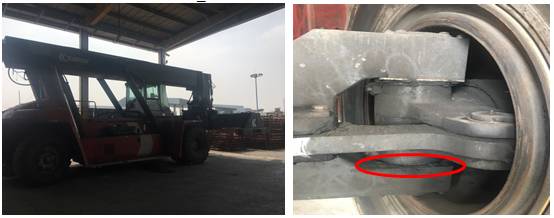

　　1. 將正面吊的起重臂完全伸出，如下圖所示：

　　此時加注左右兩側轉向節上部滑動圓形軸承。在加注潤滑脂的時候，檢查被擠出的舊潤滑脂上是否有比較大量的金屬屑，如有建議安排停機維修更換滑動圓形軸承。如潤滑脂從后橋座與方形軸承之間溢出，也為不正?，F(xiàn)象，需檢查后橋座。關于輪軸上下軸承間隙標準請參考卡爾瑪維護手冊UDRF03.03GB （或UDRT02_03GB）6.2.2 輪軸。

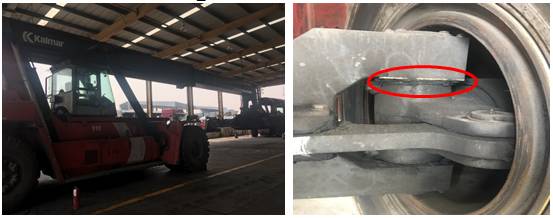

　　2. 將正面吊的起重臂完全縮回，如下圖所示：

　　此時加注左右兩側轉向節下部滑動圓形軸承。在加注潤滑脂的時候，檢查被擠出的舊潤滑脂上是否有比較大量的金屬屑，如有建議安排停機維修更換滑動圓形軸承。如潤滑脂從后橋座與方形軸承之間溢出，也為不正?，F(xiàn)象，需檢查后橋座。關于輪軸上下軸承間隙標準請參考卡爾瑪維護手冊UDRF03.03GB（或UDRT02_03GB）6.2.2 輪軸。

　　建議在加注潤滑脂時，先將兩端滑動圓形軸承周圍的油污清潔干凈，方便觀察舊的潤滑脂是否帶有金屬屑。在新的潤滑脂從滑動圓形軸承與方形軸承之間滲出后，清潔周圍油污。值得注意是：加注潤滑脂的時候一定要打出新的潤滑脂，而非舊的潤滑脂，以防止舊的潤滑脂在長期使用過程中變質，或者是潤滑脂帶有顆粒物和金屬屑，不但起不到潤滑作用，反而嚴重影響滑動圓形軸承的使用壽命。

　　保養周期的建議：

　　根據卡爾瑪維護手冊要求，轉向節系統應在機車每使用500小時后，對于相關部件檢查及潤滑。

　　卡爾瑪針對客戶設備使用頻率給予以下建議：

　　設備每天使用≥8小時的用戶，每周潤滑一次。

　　設備每天使用＜8小時的用戶，每月潤滑兩次。

　　損壞案例：

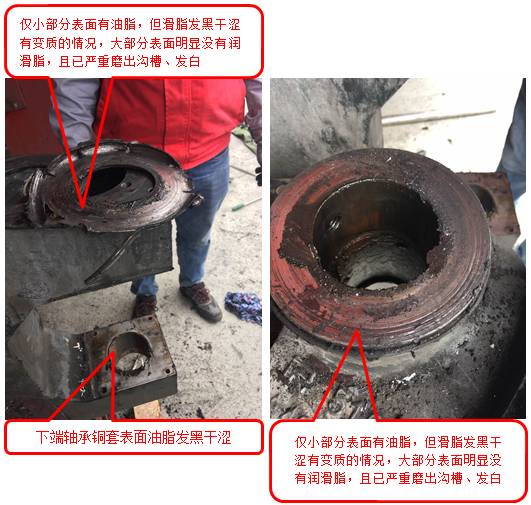

　　下列圖片我們可以看到轉向節上端的滑動圓形軸承及方形軸承已嚴重磨損，只有一小部分的表面存在油脂，但是潤滑脂發黑干澀有變質的情況，大部分表面明顯沒有潤滑脂，且已嚴重磨損、發白、磨出溝槽。轉向節下端的銅套軸承表面潤滑脂干澀。這樣的損壞明顯是由于潤滑周期偏長或者潤滑不到位造成的潤滑不足導致的。所以日常維護及檢查是保證設備長期使用壽命的必要步驟。

　　以上圖片分享不針對任何客戶及設備，僅供參考。

　　此篇文章收錄在卡爾瑪?shù)诙径劝踩夹g(shù)通告中，敬請查閱！

　　快速維修故障案例及研討類技術文由卡爾瑪亞洲培訓中心（KATC）收集整理編寫。轉發請注明出處。
