　　我們將分享的第二則是DCT80型堆高機出現101、102故障代碼報警的快速修復案例。

　　故障描述：

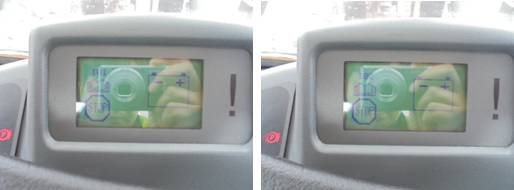

　　一臺卡爾瑪DCT80型堆高機在打開啟動鑰匙S150準備啟動時顯示屏?xí)霈F(xiàn)101、102故障代碼報警。機車能順利啟動，啟動后按R鍵（退出鍵），代碼不再顯示，機車各功能正常，使用時一切工作正常，也不會再出現報警。但當機車熄火停機后，再次打開啟動鑰匙時，故障代碼又會出現，屏幕顯示如下圖：

　　維修過程：

　　A.故障確認：

　　機車出現故障代碼，但能正常啟動機車，啟動后也不影響機車的任何功能動作。按R鍵退出后，再進入機車代碼查詢頁面，發現并無故障代碼。機車在使用中，代碼也不會再次出現，難道是機車誤報警？可是打開啟動鑰匙后出現的代碼是真實存在的！使用卡爾瑪軟件專用工具讀取機車的故障歷史信息，從歷史故障清單發現機車101、102故障真實存在過。

　　B.故障檢查：

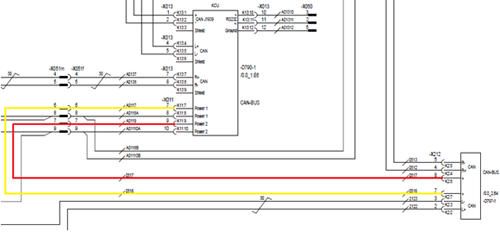

　　1）查詢機車故障代碼表，101、102為KCU 主控制器至KDU797-1控制器K2:7及K2:8的兩路冗余電源異常。參考如上圖機車電氣圖紙，檢查機車KCU至KDU797-1冗余電源之間的連接情況，（即：KCU:X011接頭，X051.6/X051.7插頭，KDU797-1：X212插頭均未見異常。）檢查兩條冗余電纜線的情況，也未發現短路、開路及阻值異常情況。用萬用表和試燈在X051.6/X051.7處測量，打開啟動鑰匙后，此兩處正常有電壓+24.6V（試燈亮度正常），說明KCU輸出至KCU797-1的冗余電源正常；

　　2）懷疑代碼是由KDU797-1或KCU控制器故障導致？更換一個新的KDU及KCU測試，故障還是存在；

　　3）由于故障代碼在機車啟動后按R鍵又會消失，懷疑KID控制器故障，導致將之前的故障代碼會一直保存在存儲器中？更換一個KID測試，機車故障還是存在；

　　4）懷疑是電氣系統的供電問題，KCU電源供電不足導致冗余輸出異常？重新接駁電瓶正負極、各控制器電源線接觸、啟動馬達電源線接觸面、電器盒至駕駛室主供電電源端子，未見異常。外接一塊正常電瓶測試，故障還是存在；

　　5）懷疑機車主控制線束異常，后更換主線束（零件號：A47138.0300）測試，機車故障仍然存在；

　　6）至此檢查陷入僵局，懷疑能引起機車故障代碼的相關部件都已檢查，并已進行更換測試，故障還是存在。

　　C.故障解決：

　　1）重新整理一下思路，機車接通主電源開關S144，然后上車打開啟動鑰匙S150此時顯示屏出現101、102兩個故障代碼。出現的代碼指示為進KDU797-1控制器的兩路冗余電源異常。既然都和KDU797-1有關，那么需要檢查一下這個控制器的供電電源情況。

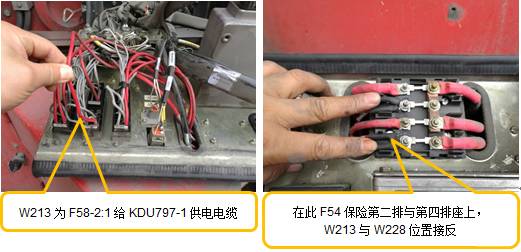

　　2）對著電氣圖，檢查發現在接通主電源開關S144后，F(xiàn)58-2:1這個給KDU797-1控制器的保險絲就有電+24.6V。而實際上這路電源是需要打開駕駛室啟動鑰匙開關，經過K315-1繼電器吸合后的點火電源。繼續檢查發現：電氣盒接線中W213與W228電纜接線有錯。（W213為KDU797-1供電電源線應接于F54-4點火電源，而實際被錯誤的接在F54-2，F(xiàn)54-2這個是電瓶電源；W228應該接F54-2，而被接在F54-4，如下面照片）這樣W213電纜在接通主電源開關后就處于一直得電狀態。W228屬于OPT選裝的電源，因機車未安裝選裝件，故這路電源沒有故障指示。重新接駁電纜，發現機車故障代碼消失，至此機車故障得以徹底解決。

　　案例總結：

　　1.看到101、102報警，開始時一直糾結在這兩個故障代碼上面，只考慮是KCU主控制器供應的冗余電源異常，沒有換一種思維去考慮外界電源異常供給KDU797-1，控制器異常得電導致出現故障代碼。

　　2.每次去檢查控制器或線路，習慣性去斷開蓄電池電源斷路開關，這樣就失去了觀察KDU797-1外殼上的“POWER”電源指示燈是否異常的機會。（此故障是主電源開關一打開，這個KDU控制器就一直有點火電源，故外殼上的“POWER”電源指示燈點亮）。

　　3.當機車出現這種特殊的故障現象時（此次故障為錯誤接線導致），按照常規檢查方法檢查完以后仍未解決故障。此時，我們需要根據代碼的指向性（此次指向KDU797-1）從基本查起，檢查控制器的供電電源，檢查相關電纜線束接駁情況。
