卡爾瑪已連續兩年推出快速維修故障案例，幫助客戶解決了各類設備故障，減少了設備停機時間?？柆斀衲陮⒗^續在各社交平臺推出快速維修故障案例分享，同時也將發布一些研討類技術文，幫助客戶及維修人員解決疑難雜癥，普及機車技術理論，進一步幫助客戶提高生產力。

　　我們將分享的第十五則是正面吊出現自動起升故障的快速排查。

故障描述：

　　某地一臺卡爾瑪DRF450-60S5K正面吊，每當發動機一啟動吊臂就會自動起升，而其他液壓動作均正常。

　　經向操作人員了解，出現故障時確實無人操作，看到吊臂自動起升的情況十分明顯。

故障排查：

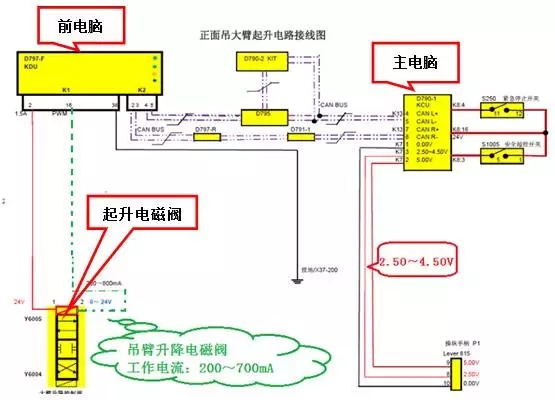

　　正面吊的吊臂正常起升需要人工操作、電氣驅動和機械液壓的油路共同作用。卡爾瑪DRF450-60S5K正面吊電液伺服功能十分完善，吊臂起升時通過人工操縱手柄給主電腦提供起升電信號2.50V～4.50V，在上升條件許可的情況下，即緊急停止開關沒有觸發，旋鎖是處在開鎖或閉鎖狀態。（當然，不是在開鎖或閉鎖狀態時，如果操作人員觸發了旁路開關，也會強制起升）。這時主電腦就會通過CAN 總線給向前電腦發出吊臂上升的信息，前電腦立即輸出200～700mA 的工作電流到起升電磁閥，起升電磁閥施加電磁力打開伺服壓力的油路，從而推動升降主閥芯動作。具體電氣信號流程見下圖：

故障檢查:

　　1.根據這個電氣信號流程，查看診斷菜單吊臂的4/8項，各項電信號數據顯示均正常，故初步判斷電氣電路正常；

　　2.檢查吊臂主閥上的零部件，首先調換起升與下降電磁閥的電纜插頭，故障依然存在；排除前電腦至主閥起升電磁閥的線路問題；

　　3.懷疑起升電磁閥本身有故障，測量起升電磁閥線圈電阻24歐姆左右，正常；

　　4.將起升電磁閥和下降電磁閥對調試車，故障沒有改變，所以判斷吊臂起升的電路沒有問題；

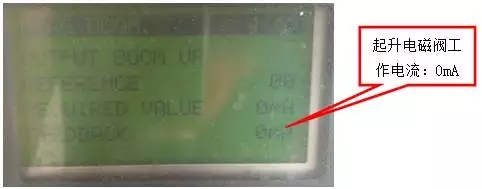

　　5.為證實這個判斷，在不進行任何操作，而吊臂正在上升的狀態下進一步查看診斷吊臂的4（6）菜單，觀察到吊臂的工作電流數值，如下圖顯示為0mA, 說明起升電磁閥這個時候并沒有得電；

　　6.起升電磁閥沒電，吊臂如何會上升的呢？問題很可能在液壓油路或機械故障上了，也就是當發動機啟動時出現了液壓油進入升降油缸。

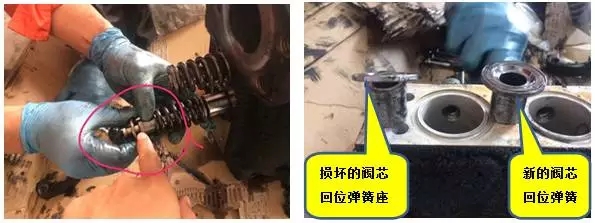

　　懷疑吊臂主閥故障，現場即拆卸了吊臂主閥，把主閥的起升閥芯拆出來，發現主閥起升閥芯處的閥芯回位彈簧座已損壞，見下圖：

故障分析：

　　卡爾瑪正面吊的吊臂操作由電氣液壓兩個系統共同完成，當出現吊臂起升（伸縮同理）不正常的故障時，例如：

　　1.吊臂不能上升或不能下降

　　2.吊臂上升或下降慢

　　3.吊臂自動上升或自動下降

　　維修人員應首先判斷故障是屬于電氣還是液壓機械方面的故障，最簡單的檢查方法是通過顯示的吊臂診斷菜單第4（6）項：1、查看是否有工作電流？2、工作電流是否在正常的范圍內？3、工作電流是否能夠調整？4、調整后的吊臂動作是否有改變？

　　如果上述檢查都正常，而且沒有出現自動保護之類的故障，就基本上可以排除電氣系統的故障了，然后將排查重點放在液壓油路和機械機構方面。

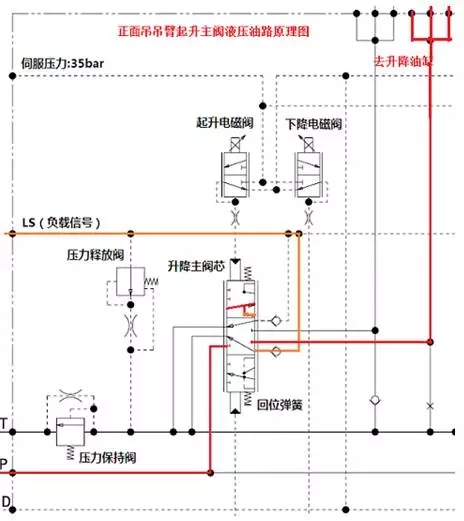

正面吊吊臂起升主閥液壓油路原理如圖：

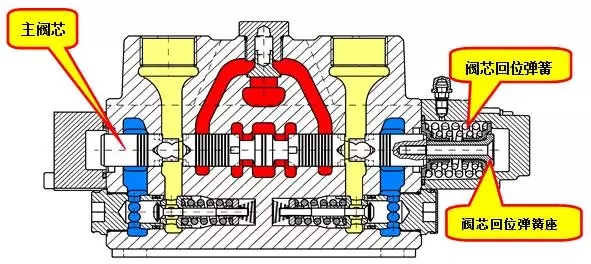

正面吊吊臂起升主閥剖面結構示意如圖：

　　從主閥閥芯原理圖和閥芯結構圖中可以看到，如果閥芯回位彈簧座損壞，回位彈簧失去了復位的作用力，閥芯不能復回中位，到升降油缸的供油口是在敞開位置，發動機一啟動，因?yàn)橐簤罕脗鋲旱拇嬖?，液壓泵將向主閥提供流量，而換向主閥的閥芯總是在偏離的中位，由液壓泵輸送到主閥的油就會通過供油管進入起升油缸，造成吊臂的誤動作，即反映出來的吊臂自動上升故障。

故障總結：

　　維修排除此類精密液壓元件故障時，現場工作要求小心拆卸，以免損壞O-圈，或碰傷閥芯、閥體的內外表面。安裝時按照規定流程進行清潔、清洗主閥內部，然后才能將新的閥芯裝上去。

　　由于液壓機械部件的拆卸安裝比較費時費力，要求維修人員必須十分熟悉正面吊的電氣控制與液壓原理，首先應能夠正確判斷故障究竟是屬于電氣系統的還是機械方面的。例如本例中就要明確看到，在顯示屏的菜單上沒有看到電壓、電流等電氣信號的出現，方能幫助判斷故障是在液壓和機械系統上，才許拆卸液壓或機械零部件，這樣維修的效率就大為提高。
