我們將分享的2018年第十三則是卡爾瑪DRT450正面吊65#故障代碼報警快速維修。

作者：卡爾瑪分銷商廈門運順捷機電設備有限公司 翁振

一臺卡爾瑪DRT450正面吊行走過程中，出現吊具燈閃爍并顯示65#代碼報警，吊具無法動作，信息終端KIT上的駐車指示燈熄滅，關電源重啟后又恢復正常。

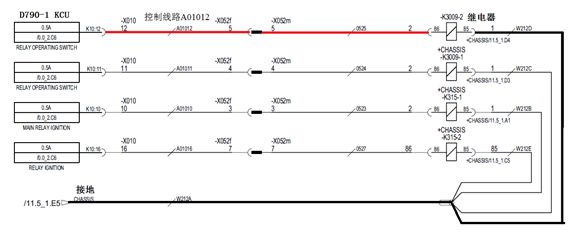

現場維修人員查閱DRT450正面吊的維修手冊故障代碼表，65#故障代碼解釋為：因電氣線路的短路或斷路，駕駛室主控制器KCU保護電路自動切斷K3009-2繼電器的控制電源，導致供應吊具KDU的緊急電源F58-3保險組失電，吊具無動作。此部分的電氣原理圖如下：

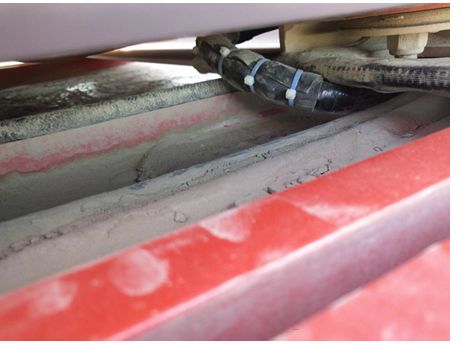

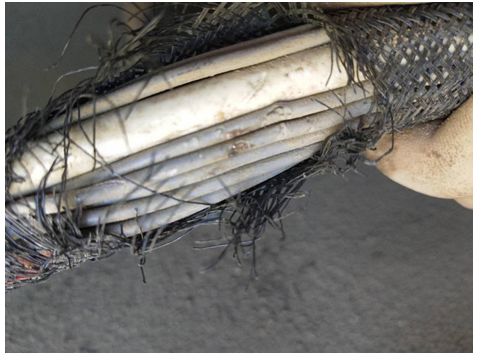

維修人員根據電氣原理圖檢查K3009-2繼電器控制線路A01012，測得報出現故障報警后的線路無電壓，繼電器未吸合，檢查對地電阻無異常。維修人員在消除65#報警重啟后重新檢查，測得線路電壓正常，為24伏。維修人員繼續檢查線路K3009-2線圈插頭到駕駛室D790-1的K10:12插腳之間電纜，發現駕駛室底部與線束拖鏈位置摩擦破損，如下圖：

解決辦法：維修人員包扎處理好線束，重新啟動設備，故障代碼消除，試車一切正常。

   案例總結

此案例故障原因?yàn)闉榫€路與車架之間接觸間隙小，行車過程中顛簸使線路搭鐵短路，KCU保護電路自動切斷K3009-2繼電器的工作電源，從而導致吊具KDU無主電源，吊具無動作。
