我們將分享的2018年第十六則是卡爾瑪DRF450正面吊1#和11#報警的故障排查。
作者：卡爾瑪華北分銷商，山東庚岳機械設備有限公司 宋廣超
一臺卡爾瑪DRF450正面吊在工作時，偶爾發出1#和11#故障警報，并伴有吊具不能操作的情況。操作人員在發動機熄火后，重新啟動設備發現設備恢復正常運行。
維修人員首先根據設備發出的1#和11#故障代碼查看DRF450正面吊的操作手冊故障代碼表，其中1#故障代碼表示為吊具控制器出現通信錯誤，吊具功能不起作用；11#故障代碼表示控制器局域網（CAN）總線第一部分接線故障，無限制。

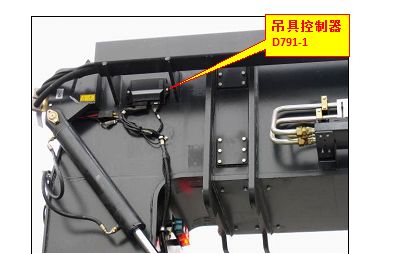

吊具控制器D791-1的系統電源與通信線路原理:吊具控制器的處理器均由駕駛室D7901-1供給電壓，兩路供電互為冗余，且均獨立于其它控制器。當控制器的一條電路故障時也不會影響送往其他控制器的電壓饋電。

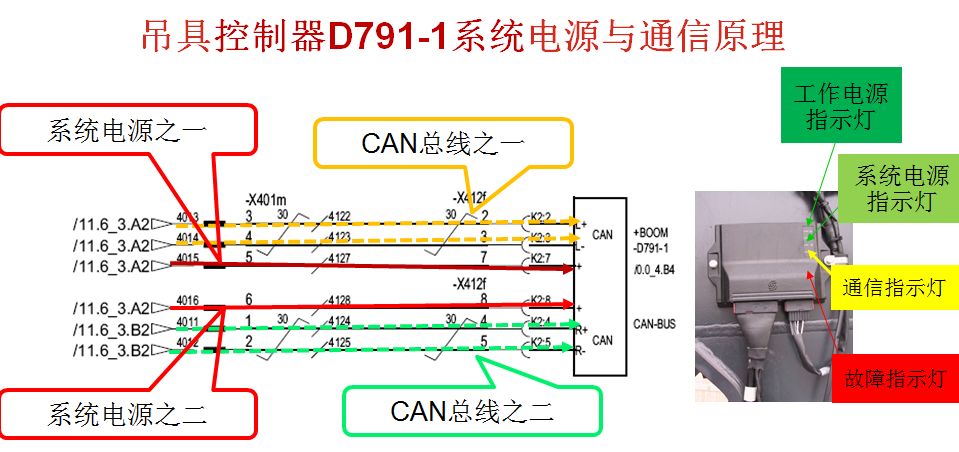

吊具控制器通過兩條線路CAN總線連入設備局域網，控制內部邏輯電路和總線，且此兩條通信線路也互為冗余?？刂破鞯呢撦d輸出電源，只有在點火電壓被接通后才可得到供電。系統電源與通信線路如下圖：
于是，維修人員開始檢查駕駛室主控制器D790-1至吊具控制器D791-1的兩路系統供電電源，包括駕駛室X51的6789接口和吊具控制器K2：7/8的接口電壓。檢查結果均正常，維修人員也未發現控制器的系統電源故障代碼報警，由此可判斷系統電源正常。
繼續檢查吊具控制器的通信線路X401f/1.2.3.4.5.6、X200m/1.2.3.4.5.6和X051/m4.5.6.9，接觸正常無虛接現象。
維修人員接著檢查吊具控制器的工作電源保險絲F58-3/1、F52-1和吊具控制器的接口K2：1/9/10/11電壓，也都一切正常。

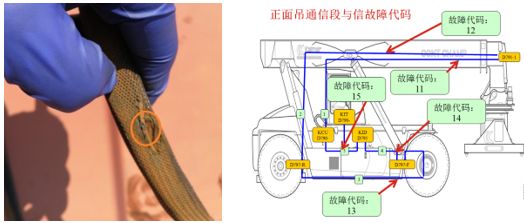

現場維修人員進一步通過試車來發現更多故障表現，當測試到設備伸縮大臂操作時，設備頻繁出現1#和11#報警。根據這一現象，維修人員立馬將大臂線束抽出檢查，發現大臂上連接吊具控制器D791-1的通信線出現磨損搭鐵。線束磨損情況如下左圖所示：
解決辦法：將磨損的吊具控制器D791-1的通信線束包扎后重新連接，試車后故障報警消失，設備可正常運行。
案例總結
根據故障報警代碼查詢操作手冊故障代碼表確定可能故障的原因，并結合設備部件的相關電源與通信線路原理使用排除法排除故障。此外，現場在設備仍可啟動時，可以進行多次試車以明確故障的具體產生部件。
