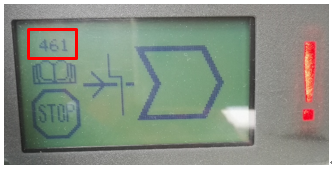

我們將分享的2019年第四則是DRT450正面吊出現故障代碼461的快速維修。

作者：卡爾瑪華北大區服務運營部 管清龍

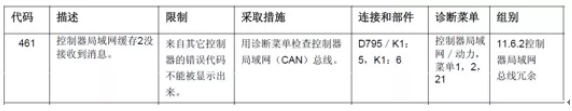

維修工程師根據該機型技術手冊查閱故障代碼：

故障代碼461，表示通訊網絡CAN2沒收到消息。

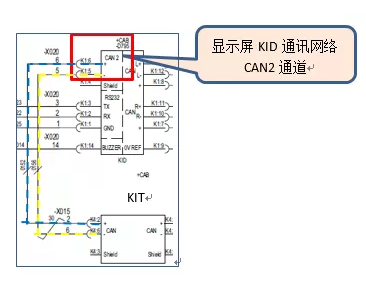

考慮到卡爾瑪機車CAN bus系統的冗余控制功能，懷疑其他通訊網絡異常也可能會通過CAN2通道反應出來，進一步檢查顯示屏KID的其他通訊線路。

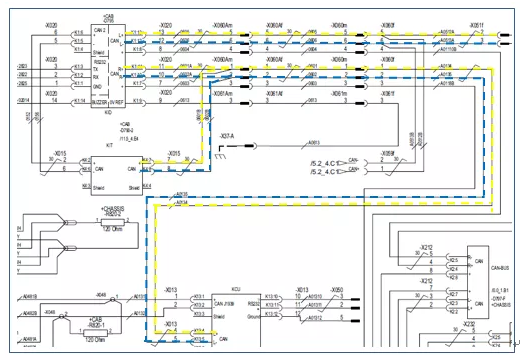

根據以上通訊線路圖，檢查KCU的K13:4和K13:5到KID的K1:10和K1:11針腳通訊線路，未發現短路或斷路的現象，針腳接觸良好。檢查KID的K1:10和K1:11到KIT的K4:7和K4:8針腳通訊線路，正常。檢查機車也沒有出現其他故障代碼。

在檢查了機車所有通訊線路都正常后，考慮CAN2通訊通道跟顯示屏KID有關，將該機車的顯示屏跟另一臺正常使用的同批次、同配置的機車互換，過一段時間后，另一臺機車也出現故障代碼461，說明這個顯示屏存在通訊故障。

由此分析出機車顯示屏內部通訊模塊故障，在使用中由于發熱或振動，造成突發的通訊中斷而產生報警，熄火斷電并重啟后通訊恢復。
