一、前言

　　門式起重機俗稱龍門吊，是現代工業生產中必不可少的重要機械設備。傳統的門式起重機拖動系統比較常見的是采用繞線轉子異步電動機轉子串電阻調速，需要定期維護，調速系統故障率較高，極大地影響了起重機械的工作效率，現已不能滿足工業生產的特殊要求?；谛袠I(yè)的這種情況，合康變頻專注于電機調速驅動技術，自主研發的HID620系列起重專用變頻器憑借準確穩定的調速控制、低頻高力矩輸出、快速制動等功能，全方位適應起重行業啟動轉矩高、負載變化頻繁、故障率高的工況特點，為企業取得了良好的生產效果和經濟效益。

　　二、門式起重機調速的幾種方式

　　根據電動機轉速的關系式：n=(1-s)60f/p，式中n為電動機轉速，r/min;f為供電電源頻率，Hz;p為磁極對數;s為轉差率，可得一般三相異步電動機調速方式如下：

　　(1)改變p進行調速，即變極調速。該方法調速范圍小，性能差，無法高速運行，啟動電流大，功率因素低。(2)改變s進行調速，即變轉差率調速。常用的方法是改變定子電壓調速和滑差電磁調速電機調速。該方法轉子損耗較大，效率低。(3)改變f進行調速，即變頻調速。由于沒有改變s，轉子中不產生附加的轉差功率損耗，所以效率高，是一種較為理想的調速方法，但需要較復雜的控制電路組成。

　　變頻調速技術發展至今已經克服了以上不足，它具有高性能的調速指標，可以使用結構簡單、工作可靠、維護方便的鼠籠異步電動機，并且高效、節能，其外圍控制線路簡單，維護工作量小，保護監測功能完善，運行可靠性較傳統的交流調速系統有較大的提高。

　　三、HID620系列起重專用變頻器在門式起重機的應用

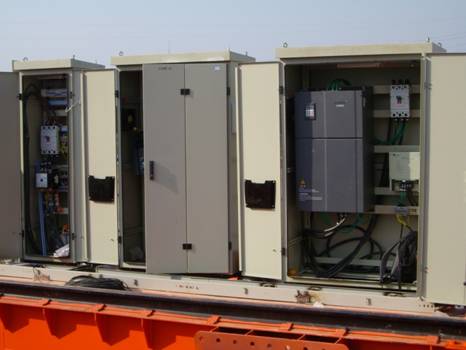

　　圖一：HID620系列起重專用變頻器應用現場近景

　　(一)項目基本介紹

　　項目名稱：湖南中鐵五新重工有限公司45t通用門式起重機

　　項目地點：湖南長沙地鐵2號線

　　門機電氣傳動系統：

　　A、主起升機構：110KW變頻電機 1臺

　　C、大車行走機構：11KW變頻電機 4臺

　　C、小車行走機構：3.7KW變頻電機 4臺
