(二)選擇HID620系列起重專用變頻器的必要性

　　湖南中鐵五新重工長沙地鐵2號線45t門式起重機頻繁起、制動、反轉和變速運行，經常過載，機械振動較大，沖擊較強，調速不精準容易導致生產效率低下、機械磨損嚴重等問題，從而引發安全隱患。因此，選擇一款高性能的變頻調速設備無疑對門式起重機的高質量、高效率的運行起到至關重要的作用。HID620系列起重專用變頻器集高性能開環/閉環控制、抱閘時序控制與監控、可調轉矩與轉差補償以及負載與速度自動調節等功能為一體，輕松解決起重機調速過程中遇到的各種問題。

　　(三)變頻器的選型

　　A、變頻器類型的選擇

　　45t門式起重機進行變頻調速常需考慮起重機啟動轉矩大、主鉤上行或下滑時易溜鉤、負載沖擊頻繁等情況。本項目選用的HID620系列起重專用變頻器，采用最新高性能電機控制專用DSP，磁場定向電流閉環矢量控制，定子電流完全解耦，具有低頻高力矩輸出的特點，高速、準確、平穩、持久的完成起重控制任務，同時配合獨特、可靠的抱閘時序控制，可完全避免溜溝的現象。

　　B、變頻器功率的選擇

　　變頻器功率的選擇主要是以電機的額定功率為主要依據。主起升機構在選擇變頻器功率時還需考慮電網電壓波動以及安全勞動部門對起重機1.25倍額定靜載荷檢測要求等因素，因此在選擇功率時，我們一般按照電機額定電流1.5倍的方式選擇變頻器功率。大車、小車運行機構屬于大慣量負載，其加減時間一般不超過20 s，變頻器的短時過載能力為150%，不同的加速時間對變頻器容量的計算不同，當加速時間>2 min時，變頻器功率選擇應放大些，以此來選擇大車、小車運行機構電動機的變頻器容量，我們一般按各行走機構電機額定功率總和來選擇相應的變頻功率即可。

　　C、制動單元及電阻的選擇

　　當起升機構向下運行或平移機構急減速時，電動機將處于再生發電狀態，對于連續再生能量的處理有以下兩種方案：1、在中間直流回路設置制動單元加電阻器，讓連續再生能量通過電阻器以發熱的形式消耗掉;2、采用再生整流器方式，將連續再生能量送回電網。制動單元加電阻器的處理方式成本較低，維護更方便，能量卻被電阻器消耗。整流回饋裝置成本較高，對電網要求較高，當起重機長時間工作時，具有良好的節能效果。

　　合康變頻根據現場實際情況，考慮到本類起重機的總工作時間并不長，能夠方便維護，綜合兩者的性價比后，本項目采用第一種處理方案，具體制動單元及電阻器的選型請參考合康變頻《HIB100制動單元選型說明》。

　　根據以上變頻器選型原則，45t門式起重機變頻器選型清單如下：

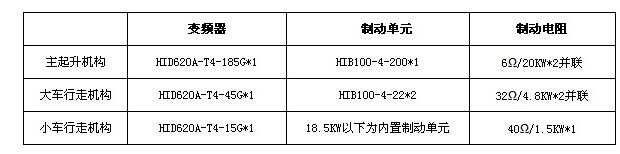

　　表一：45T門式起重機變頻器選型清單

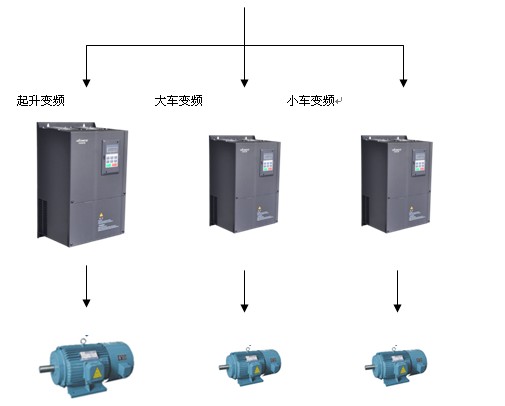

　　(四)系統原理

　　PLC控制系統
