圖二：系統原理圖

　　電氣控制系統采用PLC控制起升、大車、小車變頻器的運行。起升機構由單臺變頻器控制單臺電機運行，使用SVC(開環矢量)控制模式，其中抱閘控制由變頻器發出信號給PLC，PLC接到信號后控制報閘閉合與分?jǐn)?。?小車)機構均由單臺變頻器控制多臺電機運行，采用VF控制模式，其報閘控制與起升機構相同。

　　(五)調試過程

　　A、起升機構：

　　將變頻器的速度控制模式設為“無PG矢量控制”，對電機進行參數自學習后對端子功能進行設置，將變頻器的起停方式設為“先直流制動再起動”，根據現場情況設置報閘控制組參數，使抱閘開啟和閉合控制時序滿足現場工況要求，通過抱閘實時狀態反饋和起動預轉矩補償，確保控制的安全性和可靠性。

　　B、行走機構：

　　由于大小車機構均為“一拖多”的模式，所以速度控制模式需設為“V/F控制”，電機參數均采用變頻器默認參數即可，設置對應的端子控制功能，起停方式設為“直接起動”，報閘參數組可使用默認參數，根據現場情況適當降低報閘控制延時時間，保證行走機構的響應速度。

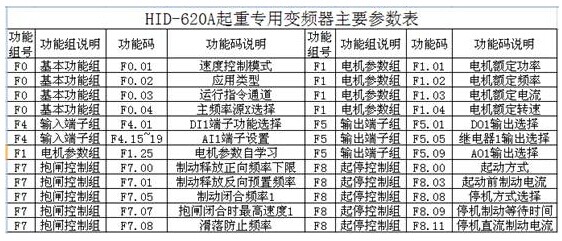

　　表二：HID620起重專用變頻器主要參數表

　　四、45t門式起重機應用HID620變頻調速后的效果

　　A、起重機的啟動、制動、加速、減速等過程更加平穩快速，定位更加準確，減少了負載波動，安全性大幅提高。

　　B、完善的保護功能，保證電機安全運行，極大降低故障率，減少了設備維護費用。

　　C、準確的抱閘開啟和閉合控制時序，安全可靠，性能穩定，避免了溜鉤現象。

　　D、系統運行的開關器件實現了無觸點化，電磁制動器在低速時動作，其閘皮的磨損很小，延長了設備使用壽命。

　　E、PROFIBUS-DP和MODBUS兩種通訊協議，實現變頻與變頻或變頻與PLC之間的通訊連接，減少控制布線，降低故障率，提高設備使用效率。

　　F、由于電動機啟動電流限制得較小，頻繁啟動和停止時電動機熱耗減少，降低了對電網的沖擊，抑制諧波電流，可實現10%左右的節能效果。

　　五、總結

　　從HID620起重專用變頻器在湖南中鐵五新重工45T通用門式起重機上的實際應用來看，該變頻器能調速平穩、，控制精確，有效保證了起重機安全、穩定地運行，系統生產效率得到了極大提高，同時方便操作，易于維護，為客戶節約了運行成本，提高了工作效率，值得廣泛推廣和使用。
