卡爾瑪已連續兩年推出快速維修故障案例，幫助客戶解決了各類設備故障，減少了設備停機時間。卡爾瑪今年將繼續在各社交平臺推出快速維修故障案例分享，同時也將發布一些研討類技術文，幫助客戶及維修人員解決疑難雜癥，普及機車技術理論，進一步幫助客戶提高生產力。

　　我們將分享的第五則是卡爾瑪DCT80型堆高機21#報警排查。

　　故障描述：

　　一臺卡爾瑪DCT80型堆高機在使用的過程中顯示屏出現21#故障代碼，如下圖：故障造成機車無法行走。機車工作時間：13050小時，變速箱型號：DANA HR32335-642。

　　故障排查：

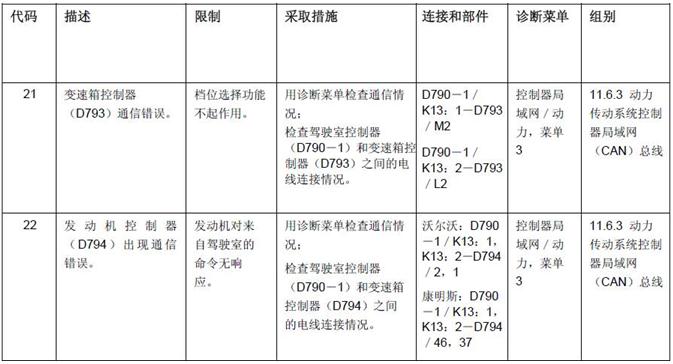

　　1） 故障確認：上車打開機車啟動鑰匙，給設備上電，顯示屏出現21#故障代碼報警。根據機車出現的故障代碼，查看機車技術手冊，21#代碼是指電氣控制系統主控制器KCU與變速箱控制器TCU之間的無通訊。進入機車控制電腦自診斷系統，查看機車CAN/POWER菜單中KCU與變速箱TCU之間的通訊信號為0，正常機車通訊信號為1。由于無法通訊，導致系統無法查看到變速箱一切信息（如變速箱油溫度、壓力等），變速箱也無法工作，機車無法行駛。

　　2） 故障分析：機車電氣控制系統采用目前最為廣泛使用的CAN-BUS控制系統，出現21#故障代碼報警是主電腦KCU與變速箱電腦TCU之間的通訊不正常，可能的故障原因有：①KCU至TCU之間的通訊線故障；②KCU控制器故障；③TCU控制器電源故障導致TCU無法正常工作；④TCU控制器故障；

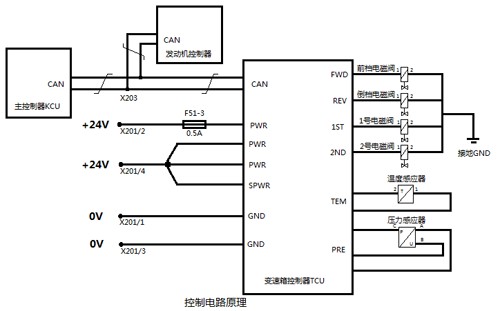

　　3） 故障檢查：請參閱下面的原理圖。

　?、?由上面原理圖可以看到，KCU至X203的電纜為發動機控制器EDC、變速箱控制器TCU與KCU通訊的公共部分。如果是這段出現故障，那么還將出現發動機通訊異常的故障代碼22#，而目前只有變速箱通訊故障21#，故排除了這段公共部分以及KCU控制器本身的故障。檢查及測量X203接頭至TCU之間的電纜及接頭連接情況，未發現有短路、開路情況、電纜阻值符合要求，排除KCU至TCU之間的通訊電纜連接異常。

　?、?檢查TCU控制器電源電纜連接情況，TCU控制器有4條電源正極，2條電源負極地線。發現與X201/4連接的3條電源正極正常+24V有電，X201/1、X201/3電源負極正常，而與X201/2連接的F51-3 0.5A的保險絲熔斷沒電。更換損壞的保險絲，試機，21#故障代碼消除，機車交付使用。

　　③ 機車使用一段時間后又出現21#故障代碼，發現機車0.5A保險絲再次熔斷。仔細分析這個保險，當變速箱控制器TCU有過載情況時會造成保險絲熔斷，而與控制器連接的用電器為檔位電磁閥及變速箱溫度、壓力感應器等。逐一排查，發現4個檔位電磁閥中，其中前進檔電磁閥（FWD）線圈的阻值異常，正常電磁閥線圈阻值為39.5Ω保持不變，故障電磁閥線圈常溫時39.5Ω，隨著工作溫度升高，線圈阻值逐漸減小至25Ω。因線圈阻值減少引起電流增大，進而控制器過載導致保險絲熔斷。至此，引發機車故障的真正原因被找到，更換電磁閥線圈，交付使用，故障徹底排除。

　　維修心得：

　　1) 根據機車出現的故障代碼進行合理的分析非常必要，對可能的故障點逐一排除；

　　2) 這個故障具有一定的隱蔽性，電磁閥線圈在常溫下阻值正常，隨著機車的使用，變速箱的溫度以及電磁閥線圈的溫度都會上升，故障開始顯現，這就是為什么機車?yán)滠嚂r(shí)不會出現故障，而在使用一段時間后才會出現的原因。

　　3) 有的維修人員遇到機車保險絲熔斷后沒有仔細分析，去查找原因，而采用更大安培的保險絲來代替。這往往會因保險絲太大，沒取到保護作用，反而導致控制器內部電子元件被燒毀，造成更嚴重的故障，給設備帶來更大的損失。

　　快速維修故障案例及研討類技術文由卡爾瑪亞洲培訓中心（KATC）收集整理編寫。轉發請注明出處。
