卡爾瑪　正面吊行走時油門突然加不上的故障速查

2017-08-24 10:38 性質：轉載 作者：卡爾瑪 來源：卡爾瑪
免責聲明：港機網（www.maigela.cn)尊重合法版權，反對侵權盜版。（凡是我網所轉載之文章，文中所有文字內容和圖片視頻之知識產權均系原作者和機構所有。文章內容觀點，與本網無關。如有需要?jiǎng)h除，敬請來電商榷?。?/div>
卡爾瑪已連續兩年推出快速維修故障案例，幫助客戶解決了各類設備故障，減少了設備停機時間。卡爾瑪今年將繼續在各社交平臺推出快速維修...
卡爾瑪中國

　　卡爾瑪已連續兩年推出快速維修故障案例，幫助客戶解決了各類設備故障，減少了設備停機時間?？柆斀衲陮⒗^續在各社交平臺推出快速維修故障案例分享，同時也將發布一些研討類技術文，幫助客戶及維修人員解決疑難雜癥，普及機車技術理論，進一步幫助客戶提高生產力。

　　我們將分享的第十七則是正面吊行走時油門突然加不上的故障速查。

　　作者：華南大區謝漢生

　　故障描述：

　　一臺卡爾瑪DRF450正面吊機車行駛過程中，突然出現無法加上油門，同時駕駛室顯示屏出現“639/12”故障代碼，將機車熄火后重新啟動又正常，但是行走一段距離后會再次重復出現上述故障。


如圖是故障出現時，駕駛室顯示屏出現的“639/12”故障代碼。

　　故障排查：

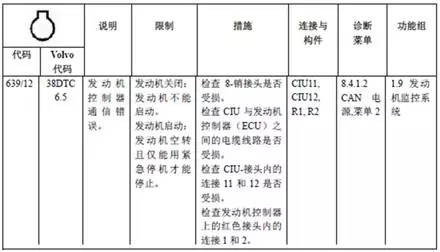

　　1、確認該機車配置的是VolvoTWD1240VE發動機，查閱DRF450正面吊的維護保養手冊里的故障代碼表如下表：

　　根據以上故障代碼表，“639/12”故障代碼為發動機控制電腦的通訊故障。出現這個代碼時，如果發動機是在啟動的狀態，則發動機鎖定在怠速油門，不能加油門；

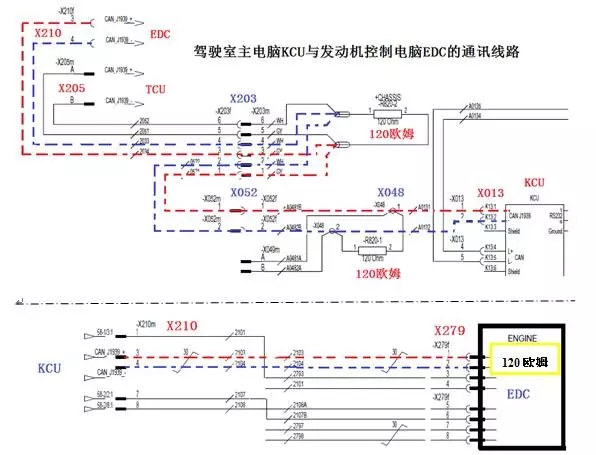

　　2、檢查駕駛室主電腦KCU與發動機控制電腦EDC之間的通訊線路，通訊線路電路原理圖如下：

　　關閉駕駛室電門鑰匙，在未斷開任何連接插頭的情況下，用萬用表電阻檔測量發動機控制電腦的通訊終端電阻值，測量結果為40歐姆。發動機EDC與KCU的通訊線之間，除了以上電路圖中標注的兩個120歐姆終端電阻外，在發動機控制電腦EDC內部也有一個120歐姆終端電阻。由此判斷以上測量結果為正常；

　　3、再次啟動機車，沒有出現故障代碼，發動機可正常加油門；可機車行駛一段距離后又再次出現“639/12”故障代碼，發動機仍然無法加油門；

　　故障分析：

　　根據以上現象，這個故障并不是一直出現，基本上為機車行駛一段距離后才出現，而機車停穩后，測量發動機電腦的通訊線路，又沒有發現異常。在這個情況下再次啟動機車，機車也是正常的，只有在行駛一段距離后才會再次出現故障。

　　由此，初步判斷可能是發動機電腦的通訊線路在某個部位存在連接異常，可能是通訊接頭有松動，也可能是通訊線路破損有接地或與其它線路搭接，機車行駛的過程中，由于機車的顛跛抖動，造成了上述這些通訊異常的發生，從而出現發動機控制電腦通訊故障報警；而機車停穩熄火后，可能上述這些由于抖動產生的通訊異常又“恢復”了，所以在測量發動機控制電腦通訊線路時未能發現問題。

　　重新檢查駕駛室到發動機控制電腦的通訊線路:

　　1、檢查駕駛室拖鏈內部布置的線束，未發現異常；

　　2、檢查發動機右側的8針通訊插頭X279，發現該8針插頭旁的發動機缸體油漆已被刮擦至缸體金屬表層；再檢查8針通訊插頭線束，發現1號針腳的通訊線表皮也被磨損，直接可見內部銅線，如下圖：

　　3、結合電路圖可知，X279插頭的1號針腳就是發動機控制電腦的通訊線之一；

　　4、由此判斷，由于X279插頭線束整段都是松松垮垮的，機車使用時，由于路面的顛沛和發動機的震動，造成X279插頭線束與發動機缸體互相碰撞摩擦，最終導致發動機電腦的通訊線絕緣層破損和發動機缸體表面的油漆層損壞。當機車行駛時，由于外部的震動使發動機控制電腦的通訊線與發動機缸體偶然短路時，機車就出現了“639/12”的通訊故障報警；而當機車停穩后，上述的短路現象又恰好地分開了，所以在測量發動機控制電腦的通訊線時無法測量出短路的現象。

　　故障總結：

　　1、當機車出現故障代碼報警時，建議先根據機車故障代碼表的詳細說明，一步一步排除故障。如上述這個故障，在“639/12”的故障代碼表里就已詳細說明要檢查8針插頭是否受損，要檢查通訊線路是否受損等。

　　2、在日常維修保養機車時，需嚴格按機車出廠時的要求恢復機車狀況，即使是油管或線束的綁扎，也盡可能恢復到原車的布置和固定，切勿偷工減料不對油管或線束進行綁扎或綁扎不足，造成這些部件的磨損，最終導致故障的發生。特別是大電流線束或柴油管的破損，還可能導致火災事故的發生。

　　3、另外，如果機車使用年限較長，在機車檢查時發現線束有老化或多處破損的現象，建議及時更換線束，避免機車在繁忙作業時連續發生故障而停機，影響現場作業等。

　　解決方法：包扎X279插頭破皮的線路并重新固定綁扎，防止線束抖動磨損。
