　　我們將分享的第九則是正面吊全車無動作的故障檢修。

　　作者：華南大區服務部 李毅鵬

　　故障描述：

　　客戶報修一臺卡爾瑪DRF450正面吊，全車無動作，打開電門鑰匙即在顯示屏出現故障代碼：“1”、“5”、“7”、“8”、“11”報警。

　　故障查詢：

　　現場檢查證實，在打開鑰匙開關時，可看見和查詢到顯示屏連續出現“1”、“5”、“7”、“8”、“11”幾個故障代碼，如下圖，這時機車無任何動作。

　　提示：現場查看故障代碼時務必通過機車的鍵盤上下翻頁，以其找出所有可能存在的故障代碼。

　　故障維修：

　　根據以往的維修經驗看，DRF450正面吊一旦出現故障代碼，最簡便的方法是查詢故障代碼表，根據說明尋找原因和解決方法。所以，排查首先從如下開始。

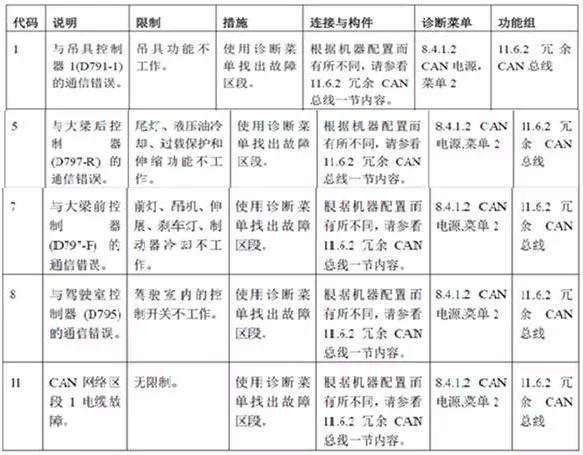

　　1.查閱DRF450正面吊的維護保養手冊里的故障代碼表：

　　根據上表的說明，“1”、“5”、“7”、“8”、“11”故障代碼均是通訊故障報警，而現在出現的這種狀況好像是機車全部的CAN 總線通信線路全部失效了。說明中提到除了“11”號代碼無限制，其他的故障都是致命的故障，難怪機車無任何動作。

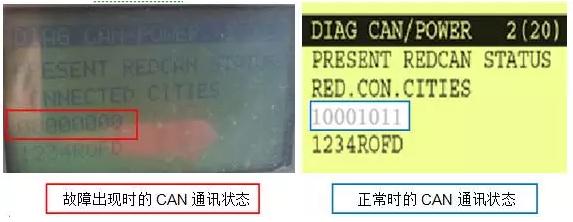

　　2.進入診斷菜單“CAN/POWER”（CAN/電源）欄下第2頁面查看CAN通訊狀態，發現機車上的各個電腦存在狀態均為“0”，圖中顯示的這個狀態是表示機車駕駛室的主電腦KCU與機車上其他位置的電腦都處在失聯狀態，與機車正常的CAN通訊狀態不相符，如下圖所示：

　　那么多的故障代碼從何下手？故障現象是全部相連的電腦都不正常，初步判斷可以這樣認為：

　　（1）不可能所有電腦都有毛?。?

　?。?）能夠報警并顯示故障代碼至少主電腦KCU沒有問題；

　?。?）很有可能是通訊線路那里中斷了，導致出現“11”號故障代碼，由于機車采用了冗余通訊方式， “11”號是對機車動作沒有限制的；

　　（4）只有一種可能性，就是CAN總線線路某處短路或漏電，造成全網通訊失常。于是，進行下面排查。

　　3.測量駕駛室KCU主電腦X013接線頭第1、2兩根通訊線的通訊電平分別是4.4V和16.2V，測量X013接線頭第4、5兩根通訊線的通訊電平也分別是4.4V和16.2V，如圖：

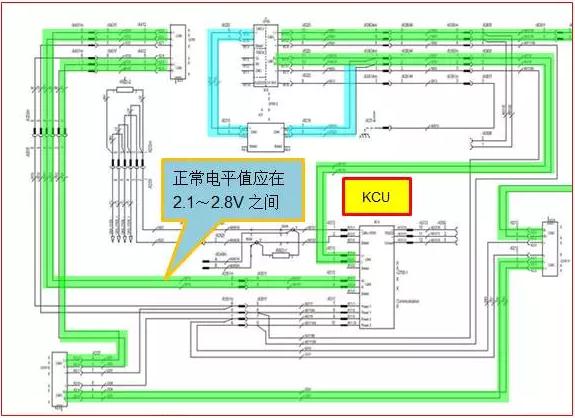

　　下圖是卡爾瑪正面吊DRF450主電腦KCU與其他幾塊電腦的CAN 總線電路原理圖，其中綠色標注的部分為相連接的CAN 總線線路，機車正常情況下，CAN總線兩條通訊電纜上的電平值應在2.1～2.8V之間。

　　4.根據上述檢查測量的結果，初步判斷為通訊線路故障。然后用排除法將X200吊具電腦通訊線插頭和X212前橋電腦通訊插頭以及X222后橋電腦通訊插頭分別單個斷開，再逐個依次測量通訊電平；

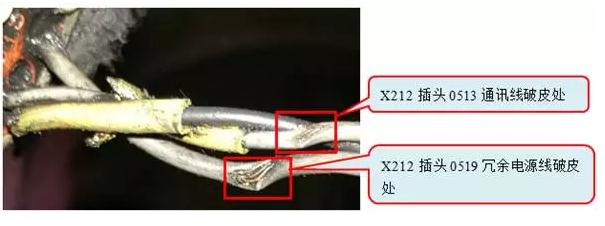

　　5.當斷開X212前橋電腦通訊插頭再次測量KCU主電腦X013時，通訊電平為2.2V恢復正常，由此基本可以確定故障出現在前橋電腦的線束上，然后著重檢查前橋線束，發現客戶這臺機車的前橋電腦線束凌亂且無任何綁扎固定，當檢查到X212通訊插頭第5腳的0513通訊線與第8腳的0519冗余電源線，發現了線束的破皮短路，從線束破皮的位置可以看出是由于線束沒有綁扎固定好，正好磨到車架，而且前橋的主閥還有多根油管漏油，液壓油直接滴到了線束插頭上面，如下圖：

　　故障分析:

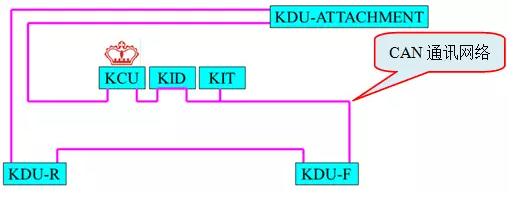

　　1. 機車所采用的CAN總線，其通訊電纜由一對電平分別為CAN HIGH 和CAN LOW的雙絞線組成，通訊傳輸速率為125Kbit/s，通訊電平在2.1～2.8V之間。KCU主電腦通過CAN總線通訊電纜連接著KIT 信息終端、KID信息顯示屏、KDU-F前橋分配單元、KDU-ATTACHMENT分配單元和KDU-R后橋分配單元，各電腦間以125Kbit/s的速度傳遞著各個電腦間的通訊信息。如下圖所示：（深入的原理可查看有關CAN BUS工作原理介紹）

　　2.由于CAN總線的通過的是高頻數字脈沖，傳輸速度極高，如果CAN通訊系統的各個電腦和連接的通訊線路出現任何斷路的情況都會出現故障報警，導致信息不能正常傳輸嚴重的會導致機車不能正常工作。但是如果通訊線路出現任何短路或者線路破損的情況，短路會導致通訊系統電平異常，破損的線路亦會引起干擾進入通訊系統，同樣使得通訊系統失常。本故障案例即是線路破損的情況造成，高速數字脈沖在傳輸過程中受到了外界干擾會產生虛電，所以測量到的兩根通訊線的通訊電平分別達到4.4V和16.2V，系統無法正常通訊，所有信息傳輸終止，機車無任何動作，只有報警。

　　故障總結:

　　當機車線路出現短路或燒保險的情況時，可以利用排除法一步一步排除故障，并結合診斷系統和各類技術資料，以便可以更快的找到故障。

　　在日常維修保養機車時，需嚴格按機車出廠時的要求恢復機車狀況，尤其是平常維修過程中的線路或者液壓油管，按照出廠時那樣綁扎固定能大大的減少故障發生概率。
