卡爾瑪已連續兩年推出快速維修故障案例，幫助客戶解決了各類設備故障，減少了設備停機時間?？柆斀衲陮⒗^續在各社交平臺推出快速維修故障案例分享，同時也將發布一些研討類技術文，幫助客戶及維修人員解決疑難雜癥，普及機車技術理論，進一步幫助客戶提高生產力。

　　我們將分享的第六則是正面吊充壓壓力低故障排查。

　　作者：華南 林志燦

　　故障現象：

　　一臺卡爾瑪DRF正面吊在正常作業過程中，客戶反映機車充壓壓力低，而存在安全隱患。

　　檢查過程：

　　維修人員到場后，將250bar液壓壓力表連接到蓄能器壓力測壓接口（下圖M），啟動機車檢查充壓功能，連續多次踩剎車后，駕駛室內的蓄能器壓力低報警燈亮起，此時觀察液壓表壓力值，蓄能器壓力讀數為115bar；繼續踩剎車踏板，發現蓄能器壓力降至110bar才開始充壓，且到了180bar就停止充壓（標準：從低壓165bar開始充壓到190bar停止充壓）。

　　卡爾瑪DRF正面吊充壓部分的原理如下圖：

　　原理圖中的充壓閥是控制蓄能器正常充壓的關鍵部件。DRF正面吊在正常情況下，充壓完成后充壓閥會自動打開冷卻通道，停止充壓，這時測試蓄能器的壓力應為190±5bar。在現場我們觀察到到停止充壓的壓力在180bar，比正常的要低，最關鍵是蓄能器開始充壓的壓力為110bar，遠低于正常值。

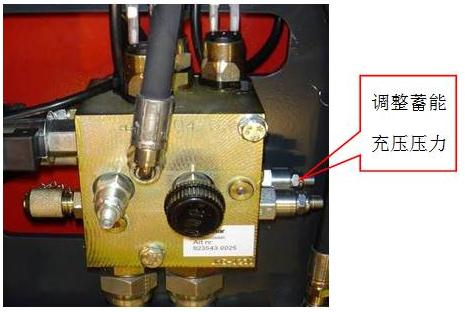

　　現場我們?cè)偈謩?dòng)釋放蓄能器壓力，然后多次啟動機車進行剎車測試，發現當蓄能器壓力有時跌到165bar時，系統又重新開始充壓，有時跌到110bar才開始充壓，而每次充壓完成時蓄能器壓力只有180bar，提高不了，這時測試泵的壓力為200bar，泵壓是正常的，所以判斷剎車泵沒有問題，于是將排查的重點放在充壓閥上。現場首先找到蓄能器的壓力調整口，在蓄能器壓力調整口（如下圖）處逐步調高蓄能器的充壓壓力，發現該充壓壓力維持原狀不變。

　　根據以上情況，機車能完成充壓過程，但是蓄能器壓力低而且上調蓄能器壓力也不能使其充壓壓力升高，說明該充壓閥有異常現象，故障鎖定在充壓閥上。所以，進一步檢查充壓閥及油路。

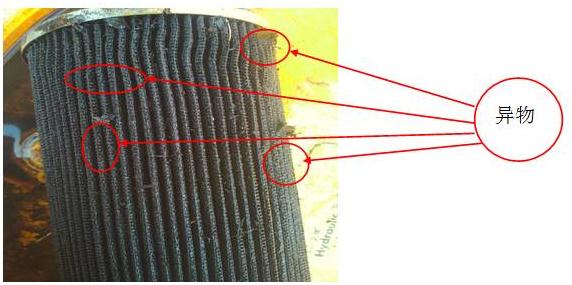

　　現場拆檢充壓閥，發現閥內部存有異物，判斷這些異物可能是制動的液壓系統內部太“臟”了造成的，很可能是液壓濾清器過濾不好或者長期沒有保養更換。于是拆檢剎車高壓濾清器，發現濾芯確實也存在大量異物，見下圖：

　　和客戶溝通并通報這個情況后，清洗充壓閥內部各個管路，同時清潔了液壓系統，再更換了新的剎車高壓濾清器和液壓油，安裝好充壓閥后啟動測試充壓，機車未再出現故障。

　　故障總結：

　　該故障產生的直接原因是充壓閥內的異物存在，導致充壓閥閥芯復位緩慢及復位不到位，導致從低壓110bar開始充壓到180bar停止，而不是從低壓165bar開始充壓到195bar停止，而真正的原因是機車制動系統的濾清器和液壓油未能按時保養更換造成。

　　DRF正面吊的制動系統長期在高溫高壓下工作，在不間斷的連續作業情況下，驅動軸內部的摩擦材料受到高強度的壓力沖擊，容易磨損脫落，再加上如果不按照正常保養周期更換液壓油，系統太臟出現異物堵塞了精密的充壓閥，造成系統充壓過程中不能正常切換，因此故障就會頻繁出現，嚴重的會造成充壓閥失效，以致?lián)p壞。所以機車一定要按照手冊上的要求定期保養，不僅減少故障發生，還可延長機車的使用壽命。
